衬氟泵选用衬氟隔膜泵,衬氟离心泵,衬氟磁力泵,衬氟自吸泵

时间：2015/12/14 来源：浙江扬子江泵业有限公司

一、FZB衬氟自吸泵的结构与原理

FZB衬氟自吸泵过流部件采用纯净的氟塑料合金制成，配置外装式波纹管机械密封。自吸泵主要由储液室、气液分离室、涡室、回流孔、叶轮组成。开机前，泵腔内注满液体储液室气液在叶轮高速运转带动下，将气液混合物吸进涡室加压进入气液分离室，此时，因空气比重小于液体，便自然逃逸进入官网，液体则自动从回流孔回流，与储液室空气再次混合，被叶轮循环加压进入气液分离室…,直至吸程管路中的空气被排尽，介质被输送到工况所需要的任意场所。

二、FZB衬氟自吸泵的产品用途

本产品可以安全输送强酸、强碱、剧毒、有机溶剂、及纯净、贵重的化学介质，充分满足严格的安全性、可靠性和生态环保要求，适用于各种化工流程。储存液体的容器低于±000（地平面）1m-3m,不便倒灌和加液的场合，使用该泵垂直固定在岗位上，可持续或间断抽取、输送化工介质。车辆、船舶装卸化工介质时，自吸泵可流动在任何岗位。断续抽取输送。适用温度：-20℃～80℃。

三、FZB衬氟自吸泵的型号意义

50FZB-30L

50：泵进口直径是50mm B: 单级单吸悬臂式离心泵

F: 过流部件材质为氟塑料合金 30：扬程是30m

Z: 具有自吸功能 L: 长支架结构代号

四、FZB衬氟自吸泵的产品结构

FZB型氟料合金泵由泵体，叶轮，后盖，密封件，支架，泵轴，轴承，连轴器，吊紧螺栓，螺母，底板组成。

1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。

2、后盖右边一侧内埋一只不锈钢板(1Cr18Ni9Ti)模压塑料合金而成。

3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。

4、机械密封：采用WB2、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

五、FZB衬氟自吸泵型号及参数

序号	型号	流量（m³/h）	扬程（m）	效率(%)	汽蚀余量（m）	*进口出口（mm）**	自吸高度(m)	自吸时间(s)	电机功率(kw)	整机重量(kg)
1	25FZB-20L	1.5	19	10	3.0	*2525**	1	180	2.2	65
		*3.6	18	20
		6	16	30
2	40FZB-20	5	22	35	3.0	*4050**	1	180	3	47
		*8	20	42
		12	17	40
3	40FZB-30L	5	32	24	3.5	*4050**	3	150	4	160
		*8	30	48
		12	28	45
4	50FZB-20	8	22	35	3.0	*5050**	1	180	3	47
		*12	20	42
		15	17	40
5	50FZB-30L	8	32	24	3.5	*5050**	3	150	4	160
		*12	30	48
		15	28	45
6	50FZB-45L	8	47	24	3.5	*5032**	3	150	7.5	210
		*12	45	35
		15	43	32
7	50FZB-70L	8	72	20	4.0	*5032**	3	150	15	320
		*12	70	26
		25	65	39
8	65FZB-30L	15	32	40	4.0	*6550**	3	200	7.5	210
		*25	30	55
		35	27	48
9	65FZB-45L	15	47	30	4.0	*6540**	3	180	11	300
		*25	45	42
		35	38	44
10	65FZB-70L	15	72	30	4.0	*6540**	3	180	30	530
		*25	70	41
		35	65	42
11	80FZB-30L	35	32	54	4.5	*8065**	3	150	11	284
		*50	30	58
		60	25	48
12	80FZB-45L	35	47	45	4.5	*8065**	3	180	15	330
		*50	45	53
		60	42	46
13	80FZB-70L	35	72	45	5.0	*8050**	3	200	30	550
		*50	70	50
		60	65	43
14	100FZB-30L	65	32	54	6.0	*10080**	3	150	18.5	390
		*100	30	60
		110	26	54
15	100FZB-45L	65	46	48	6.0	*10080**	3	150	30	500
		*100	45	55
		110	40	48

注：1.全塑规格：25FZB-20L、40FZB-20、50FZB-20，其余规格均为金属+衬里结构。

2.设计压力：全塑为0.6MPa;金属+衬里为1.6MPa.

六、FZB衬氟自吸泵安装尺寸图

七、FZB衬氟自吸泵性能曲线图

IHF衬氟离心泵

一、IHF衬氟离心泵设计特点

按国际标准设计，过流部件全部紧衬氟塑料，泵的承重部分为金属材料。配置外装式波纹管机械密封，对磨材质：氧化铝VS四氟、碳化硅VS四氟、硬质合金VS硬质合金，用户可按要求自行选择对磨材料。

二、IHF衬氟离心泵结构

三、IHF衬氟离心泵用途

本产品广泛适用于：汽车制造中的酸洗、喷漆工艺；有色金属冶炼中的电解液输送；离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。能安全输送强酸、强碱、剧毒、易燃易爆、及纯净、贵重的化学介质，是化工行业节能减排的首选产品。

适用温度：-20℃～120℃。

四、IHF衬氟离心泵的型号意义

IHF80-50-200

IH: 国际标准化泵系列代号 50：泵出口口径是50mm

F: 过流部件材质为氟塑料合金 200：叶轮名义直径是200mm

80：泵进口口径是80mm

五、IHF衬氟离心泵型号及参数

转速：2900r/min

型号	转速 (r／min)	流量		扬程 (m)	效率 (％)	功率(KW)		必需汽蚀余量 (m)	叶轮直径 (mm)	重量 (kg)
型号	转速 (r／min)	(m3／h)	(L／s)	扬程 (m)	效率 (％)	轴功率	电机功率	必需汽蚀余量 (m)	叶轮直径 (mm)	重量 (kg)
IHF32-25-125	2900	3.5 5 6.5	0.97 1.39 1.80	21 20 18	40 44 42	0.50 0.62 0.76	1.5	2.3	128	80
IHF32-25-125	1450	1.75 2.5 3.25	0.49 0.69 0.90	5.25 5 4.5	37 40 38	0.068 0.085 0.105	0.75	2.3	128	75
IHF32-25-125A	2900	3.1 4.5 5.8	0.06 1.25 1.61	17.6 16 14.4	38 41 40	0.70 0.48 0.57	1.1	2.3	115	75
IHF32-25-160	2900	3.5 5 6.5	0.97 1.39 1.80	33 32 30	34 40 42	0.93 1.10 1.26	2.2	2.3	162	90
IHF32-25-160	1450	1.75 2.5 3.25	0.49 0.69 0.90	8.25 8 7.5	30 38 40	0.13l 0.143 0.166	0.75	2.3	162	75
IHF32-25-160A	2900	3.1 4.5 5.8	0.86 1.25 1.61	29 28 26	30 35 36	0.8l 0.97 1.14	1.5	2.3	152	80
IHF40-32-125	2900	4.4 6.5 8.3	1.22 1.80 2.31	21 20 18	40 45 43	0.63 0.79 0.95	2.2	2.5	128	90
IHF40-32-125	1450	2.2 3.25 4.15	0.60 0.90 1.15	5.25 5 4.5	37 41 40	0.085 0.108 0.127	0.75	2.5	128	75
IHF40-32-125A	2900	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	38 42 40	0.49 0.58 0.72	1.5	2.5	115	80
IHF40-32-160	2900	4.4 6.5 8.3	1.22 1.80 2.31	33 32 30	34 40 39	1.16 1.42 1.71	2.2	2.5	162	90
IHF40-32-160	1450	2.2 2.5 3.25	0.60 0.90 1.15	8.25 8 7.5	33 36 37	0.14 0.15 0.18	0.75	2.5	162	75
IHF40-32-160A	2900	3.9 5.6 7.4	1.08 1.56 2.06	29 28 26	32 38 37	0.96 1.23 1.41	1.5	2.5	152	80
IHF50-32-125	2900	8.8 12.5 16.3	1.08 1.56 2.06	21.5 20 17.5	45 54 53	1.15 1.26 1.47	2.2	3.0	128	90
IHF50-32-125	1450	4.4 6.25 8.15	17 1.74 2.26	5.37 5 4.37	37 46 45	0.17 0.18 0.22	0.75	3.0	128	75
IHF50-32-125A	2900	8 11 14.5	2.22 3.05 4.03	17 16 14	42 52 51	0.88 0.92 1.08	1.5	3.0	115	80
IHF50-32-160	2900	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	41 48 47	1.93 2.27 2.84	4	3.0	160	120
IHF50-32-160	1450	4.4 6.25 8.15	1.2 1.74 2.26	8.25 8 7.5	31 41 42	0.31 0.33 0.39	0.75	3.0	160	90
IHF50-32-160A	2900	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	39 47 46	1.16 1.88 2.34	3	3.0	150	l00
IHF50-32-200	2900	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	34 42 41	3.70 4.10 5.20	7.5	3.0	190	150
IHF50-32-200	1450	4.4 6.25 8.15	1.2 1.74 2.26	13 12.5 12	25 33 36	0.62 0.65 0.74	1.5	3.0	190	100

型号	转速 (r／min)	流量		扬程 (m)	效率 (％)	功率(KW)		必需汽蚀余量 (m)	叶轮直径	重量 (kg)
型号	转速 (r／min)	(m3／h)	(1／s)	扬程 (m)	效率 (％)	轴功率	电机功率	必需汽蚀余量 (m)	叶轮直径	重量 (kg)
IHF50-32-200A	2900	8.2 11.7 15.2	2.28 3.25 4.22	45 44 42	31 40 39	3.24 3.50 4.45	5.5	3.0	178	130
IHF50-32-250	2900	8.8 12.5 16.3	2.44 3.47 4.53	82 80 76	27 35 34	7.30 7.80 10	11	3.0	250	220
IHF50-32-250	1450	4.4 6.25 8.15	1.2 1.74 2.26	20.5 20 19	20 27 30	1.22 1.26 1.40	2.2	3.0	250	100
IHF50-32-250A	2900	8.2 11.7 15.2	2.28 3.25 4.22	7l 70 68	25 34 33	4.53 6.56 8.52	7.5	3.0	235	170
IHF65-50-l25	2900	17.5 25 3	4.86 6.94 9.0	21.5 20 17.5	56 64 63	1.83 2.13 2.42	3	3.5	128	100
IHF65-50-l25	1450	8.75 12.5 16	2.43 3.47 4.44	5.37 5 4.37	45 57 58	0.28 0.30 0.33	0.75	3.5	128	80
IHF65-50-125A	2900	15.6 22.3 29	4.33 6.19 8.1	17 16 14	53 62 61	1.36 1.57 1.79	2.2	3.5	115	90
IHF65-50-160	2900	17.5 25 32	4.86 6.94 9.0	33 32 27.5	50 59 57	3.15 3.69 4.20	5.5	3.5	160	145
IHF65-50-160	1450	8.75 12.5 16	2.43 3.47 4.44	8.25 8 6.87	40 53 51	0.49 0.51 0.59	1.1	3.5	160	90
IHF65-50-160A	2900	16.4 23.3 30.4	4.56 6.5 8.44	29 28 24	48 58 56	2.70 3.10 3.54	4	3.5	150	130
IHF65-40-200	2900	17.5 25 32	4.86 6.94 9.0	52 50 45.5	45 54 54	5.50 6.30 7.35	11	3.5	195	225
IHF65-40-200	1450	8.75 12.5 16	2.43 3.47 4.44	13 12.5 11.4	36 46 47	0.86 0.93 1.05	1.5	3.5	195	100
IHF65-40-200A	2900	16.4 23.3 30.4	4.56 6.5 8.44	46 44 40	43 53 52	4.30 5.00 5.20	7.5	3.5	183	170
IHF65-40-250	2900	17.5 95 32	4.86 6.94 9.0	82 80 76	39 50 52	10.10 10.90 12.74	18.5	3.5	250	240
IHF65-40-250	1450	8.75 12.5 16	2.43 3.47 4.44	20.5 20 19	32 42 44	1.52 1.62 1.88	3	3.5	250	130
IHF65-40-250A	2900	16.4 23.3 30.4	4.56 6.5 8.44	71 70 68	36 48 50r-	8.80 9.30 11.25	15	3.5	235	230
IHF80-65-125	2900	35 50 65	9.72 13.9 18.1	21.5 20 17	64 69 67	3.20 3.95 4.50	5.5	4.0	134	150
IHF80-65-125	1450	17.5 25 32.5	4.86 6.9 9.0	5.37 5 4.25	54 64 62	0.47 0.53 0.6l	1.1	4.0	134	90
IHF80-65-125A	2900	31 45 58	8.6 12.5 16.1	17 16 14	62 68 67	2.30 2.88 3.30	4	4.0	120	130
IHF80-65-160	2900	35 50 65	9.72 13.9 18.1	33 32 27.5	60 68 67	5.24 6.41 7.27	11	4.0	165	220

型号	转速 (r／min)	流量		扬程 (m)	效率 (％)	功率(KW)		必需汽蚀余量 (m)	叶轮直径(mm)	重量 (kg)
型号	转速 (r／min)	(m3／h)	(l／s)	扬程 (m)	效率 (％)	轴功率	电机功率	必需汽蚀余量 (m)	叶轮直径(mm)	重量 (kg)
IHF80-65-160	1450	17.5 25 32.5	4.86 6.9 9.0	8.25 8 6.88	50 62 61	0.78 0.88 1.00	1.5	4.0	165	100
IHF80-65-160A	2900	31 45 58	8.6 12.5 16.1	29 28 24	58 67 66	4.10 5.12 5.34	7.5	4.0	165	190
IHF80-50-200	2900	35 50 65	9.72 13.9 18.1	52 50 45.5	52 64 65	9.53 10.64 12.39	15	4.0	197	230
IHF80-50-200	1450	17.5 25 32.5	4.86 6.9, 9.0	13 12.5 11.38	51 59 58	1.21 1.44 1.74	3	4.0	197	130
IHF80-50-200A	2900	31 45 58	8.6 12.5 16.1	46 44 40	50 63 62	7.35 8.56 10	11	4.0	185	220
IHF80-50-250	2900	35 50 65	9.72 13.9 18.1	82 80 72	40 50 51	19.40 21.80 25	30	4.0	248	400
IHF80-50-250	1450	17.5 25 32.5	4.86 6.9 9.0	20.5 20 18	40 50 51	2.40 2.70 3.12	4	4.0	248	145
IHF80-50-250A	2900	31 45 58	8.6 12.5 16.1	71.5 70 63	39 50 51	15.40 17.60 19.90	22	4.0	232	310
IHF100-80-125	2900	70 100 130	19.4 27.8 36.1	23 20 14	70 75 65	6.26 7.26 7.63	11	5.0	136	220
IHF100-80-125	1450	35 50 65	9.7 13.9 18.0	5.75 5 3.5	65 70 64	0.85 0.97 0.98	1.5	4.5	136	100
IHF100-80-125A	2900	62.6 89 116	17.4 24.7 32.2	18 16 11	68 73 65	4.50 5.30 5.74	7.5	5.0	122	200
IHF100-80-160	2900	70 100 130	19.4 27.8 36.1	34 32 24	68 74 65	9.53 11.78 13.03	15	5.0	170	230
IHF100-80-160	1450	35 50 65	9.7 13.9 18.0	8.5 8 6.5	60 68 67	1.35 1.60 1.69	2.2	4.5	170	110
IHF100-80-160A	2900	65.4 93.5 121	18.2 26 33.6	32 28 21	66 73 65	8.60 9.30 10.6	11	5.0	159	220
IHF100-65-200	2900	70 100 130	19.4 27.8 36.1	52 50 42	64 72 71	15.50 18.91 20.94	30	5.0	210	400
IHF100-65-200	1450	35 50 65	9.7 13.9 18.0	13 12.5 10.5	60 68 63	2.06 2.50 2.95	4	4.5	210	140
IHF100-65-200A	2900	65.4 93.5 121	18.2 26 33.6	46 44 37	63 71 70	13 15.02 17.40	22	5.0	197	310
IHF100-65-250	2900	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	26.60 31.60 35	45	4.0	255	450
IHF100-65-250	1450	30 50 60	8.33 13.9 16.7	21.2 20 18.5	58 63 62	3.00 4.30 4.72	5.5	4.5	255	170
IHF100-65-250A	2900	65.4 93.5 121	16.2 26 33.6	76.5 70 59	60 68 67	20.25 26.2 28	37	4.5	238	410

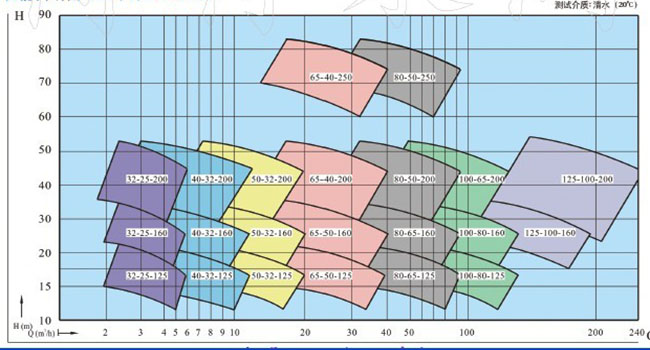

六、IHF衬氟离心泵的性能曲线图

IHF衬氟离心泵-2900r/min

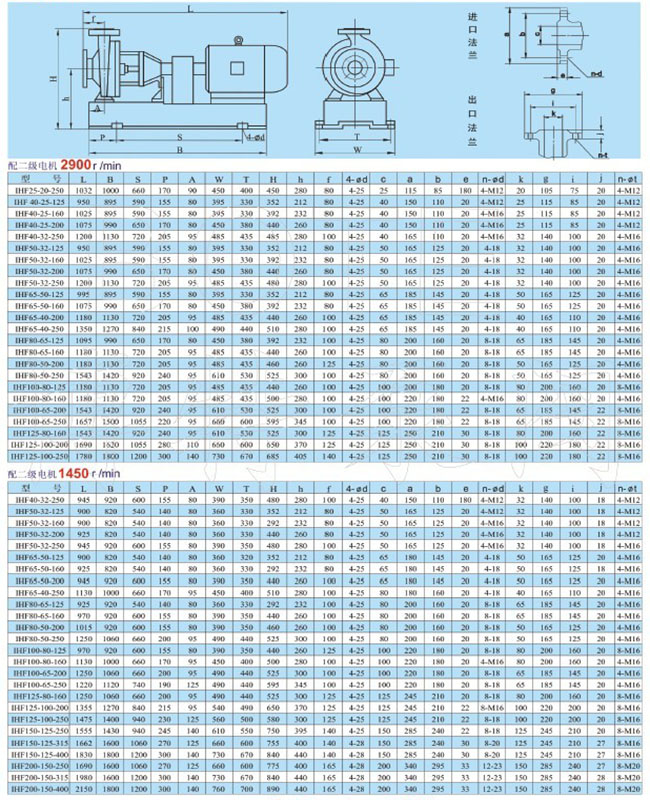

七、IHF衬氟离心泵的安装尺寸图

八、IHF衬氟离心泵使用范围

1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。

2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.

3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。

4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。

5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。

九、IHF衬氟离心泵使用注意事项

1、离心泵禁止空运装，泵运行时的小流量：设计点35%。

2、如果泵运转时发生汽蚀，必须在1分钟内停机。

3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。

4、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。

5、泵的噪音≤95dB，如果发生振动和噪音，应停机检查，排除故障，才能工作。

6、泵进口口径< 150mm: 选择脂润滑轴承，轴承箱禁止另加机油。

泵进口口进≥150mm：选择油润滑轴承，轴承箱须另加机油

注：IHF100-65-250、IHF125-100-200(250)离心泵采用油润滑轴承，轴承箱须另加机油。

CQB-F衬氟磁力泵

一、概述：

　　CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。

CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

二、工作原理

磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

三、产品特点

CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

四、泵的轴封

CQB氟塑料磁力泵大的优势就是采用内外磁力间接驱动，完全取消了传统离心式泵的轴封，内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离，从而真正达到了零泄漏输送，对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心，真正避免了使用过程中的维护工作。

五、用途

本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。

六、使用温度 -50℃～160℃ (超过100度时部分主件需选材)

七、可输送介质：输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。

八、性能参数

型号	流量(m3/h)	扬程(m)	汽蚀余量(m)	转速(m)	口径(mm)		使用温度(℃)	电机功率(kw)	重量(kg)
型号	流量(m3/h)	扬程(m)	汽蚀余量(m)	转速(m)	进口	出口	使用温度(℃)	电机功率(kw)	重量(kg)
CQB16-12-50F	0.6	2	9	2900	16	12	＜80	0.025	5
CQB15-15-65F	0.8	3.2	6	2900	15	15	＜80	0.18	7
CQB20-15-75F	1.6	7	6	2900	20	16	＜80	0.18	8
CQB25-20-100F	2.5	10.5	6	2900	25	20	＜80	0.37	12
CQB32-20-110F	3.6	12.5	6	2900	32	20	＜80	0.55	18
CQB32-20-125	3.6	20	6	2900	32	20	＜80	0.75	20
CQB32-20-160F	3.6	32	5	2900	40	25	＜80	1.5	50
CQB40-25-120F	6.3	15	5	2900	40	25	＜80	0.75	35
CQB40-25-160F	6.3	32	5	2900	40	25	＜80	2.2/3	55
CQB40-40-125F	6.5	17.5	3.7	2900	40	40	＜80	1.1	40
CQB50-32-125F	12	20	3.2	2900	50	32	＜80	1.5	45
CQB50-32-160F	12.5	32	3.5	2900	50	32	＜100	4	80
CQB50-32-200F	12.5	50	3.5	2900	50	32	＜100	7.5	150
CQB65-50-125F	25	20	4	2900	65	50	＜100	4	100
CQB65-50-150F	20	25	4	2900	65	50	＜100	4	100
CQB65-50-150F(A)	17.5	32	4	2900	65	50	＜100	7.5	100
CQB65-50-160	25	32	4	2900	65	50	＜100	7.5	160
CQB65-50-180F	8	38	5.5	2900	65	50	＜100	5.5	100
CQB65-40-200F	25	50	4	2900	65	40	＜100	11	180
CQB80-65-125F	50	20	4	2900	80	65	＜100	7.5	160
CQB80-65-160F	50	32	4	2900	80	65	＜100	11	180
CQB80-50-200F	50	50	4	2900	80	50	＜100	18.5	195
CQB100-80-160F	100	32	4	2900	100	80	＜100	22	220

九、结构爆炸图

(1)、泵壳：采用金属外壳内衬氟塑料(F46)
(2)、陶瓷静环
(3)、密封圈：采用氟橡胶
(4)、隔离套：采用氟塑料制成
(5)、支架、电机
(6)、填充四氟动环
(7)、叶轮、内磁转子
(8)、外磁钢总成：采用高强度稀土材料制成

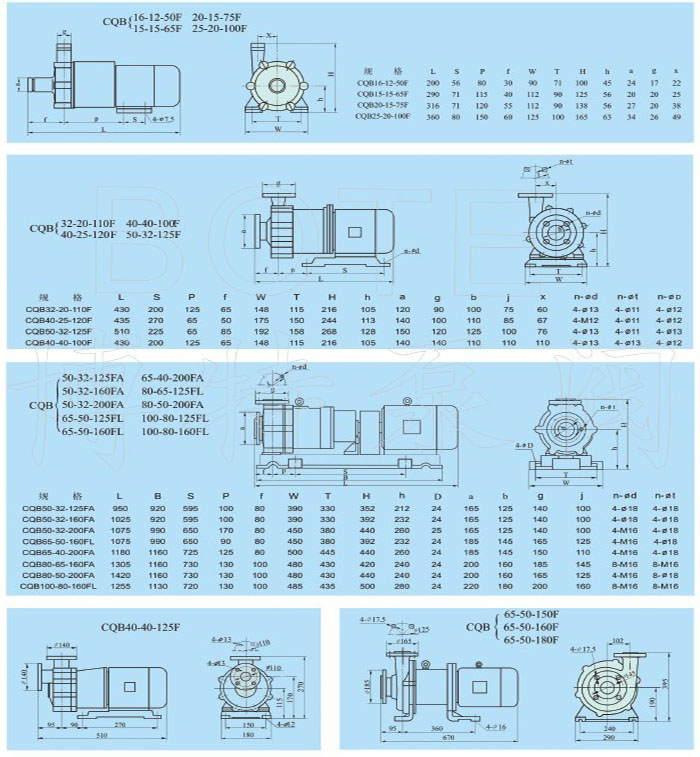

十、CQB衬氟磁力泵安装尺寸图

十一、CQB衬氟磁力泵使用注意事项

1．磁力泵禁止空运装，泵运行时的小流量：设计点：35%。

2. 如果泵运转时发生汽蚀，必须在1分钟内停机。

3. 磁力泵建议连续运行；经常开/关机会导致泵使用寿命大大减低。如必须切断使用，1小时开/关的次数不要超过5次。

4. 泵抽取介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件（如轴、轴承）的损坏。

5. 如果泵运行时突然停电，必须立刻关闭电源，并关闭出口闸阀。

6. 泵的噪音≤95Db。

DBY-CF46衬氟电动隔膜泵-产品概述：

电动隔膜泵新型的容积式结构泵,其工作原理是电动机通过变速齿轮箱带动偏心轮挤压隔膜而达到改变隔膜腔的容积来将介质输送出去.该泵集杂质泵,螺杆泵,自吸泵,泥浆泵.屏蔽泵的优点于一身,广泛的应用了石化,涂装,电镀,废水处理,化工等行业,获得用户的一致好评.DBYCF46型全衬氟电动隔膜泵是永嘉县扬子江泵业有限公司技术人员应广大客户要求,在DBY电动隔膜泵的基础上进行材质改良,其泵体外壳采用优质HT200铸铁,具有良好的物理性能,内衬部分采用有塑料之王美称的聚全氟代乙丙烯(氟特龙),具有耐强酸性,耐强碱性,抗强氧化型,无毒害,对输送介质不粘贴,可输送除熔融金属钠及液氟之外的所有腐蚀性介质。自投放市场以来深收化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能等行业用户青睐!

DBY-CF46衬氟电动隔膜泵-产品特点：

    一、不需灌引水,自吸能力达7米以上。
    二、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过, 对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动小，适用于不稳定物质的输送
    三、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。

四、允许空转。

五、可将容器内带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽.

六、可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。

七、没有动密封，维修简便避免了泄漏。工作时无死点

DBY-CF46衬氟电动隔膜泵-型号意义：

例 DBY-40CF46

D-电动型

BY-隔膜泵

40-进出口径40mm

CF46-过流部分衬氟

DBY-CF46衬氟电动隔膜泵-性能范围：

流量：0-20m3/h；

扬程：30m；

功率：0.37-4kw；

转速：1450r/min；

口径：25-65mm；

温度：-15-+150℃；

自吸高度：5-7m

DBY-CF46衬氟电动隔膜泵-使用范围：

QBY-CF46系列衬氟气动隔膜泵是目前国内新颖的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列产品以优质HT200铸铁为外壳，具有良好的物理性能，以聚四氟乙烯为内衬材料，可适用于除熔融态碱盐以外的任何酸、碱及各类有机溶剂，应用范围极其广泛系列泵具有结构美观，良好的物理抗性，经久耐用等特点，对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，该系列产品可利用普通干净的工业气或仪表气，在0.1公斤的低压下启动，在正常输送状况下节约用气量30%以上，是新一代的节能性泵种，具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

衬氟气动隔膜泵-使用场合：

     1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
     2.泵吸油漆、树胶、颜料。
     3.粘合剂和胶水、全部种类可用泵吸取。
     4.各种瓦、瓷、砖器及陶器釉浆。
     5.油井钻好后，用泵吸沉积物及灌浆。
     6.泵吸各种乳剂和填料。
     7.泵吸各种污水。
     8.用泵为油轮，驳船清仓吸取仓内污水。
     9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
   10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
   11.各种橡胶浆。
   12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
   13.各种剧毒、易燃、易挥发液体。
   14.各种强酸、强碱、强腐蚀液体。
   15.各种高温液体高可耐150℃。
   16.作为各种固液体分离设备的前级送压装置

衬氟气动隔膜泵-工作原理及设计特点:
    1、压缩空气为动力。
    2、是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特点，因此隔膜泵具有以下特点:
    （1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
    （2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花
    （3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
    （4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动小，适用于不稳定物质的输送
    （5）流量可调节，可以在物料出口处加装节流阀来调节流量。
    （6）具有自吸的功能。
    （7）可以空运行，而不会有危险。
    （8）可以潜水工作。
    （9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
    （10）没有复杂的控制系统，没有电缆、保险丝等。
    （11）体积小、重量轻，便于移动。
    （12）无需润滑所以维修简便，不会由于滴漏污染工作环境。
    （13）泵始终能保持高效，不会因为磨损而降低。
    （14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热
    （15）没有动密封，维修简便避免了泄漏。工作时无死点。

衬氟气动隔膜泵-性能参数：

型号	流量 (m³/h)	扬程 (m)	出口压力 bar	吸程 (m)	大允许颗粒直粒 (mm)	大供气压力 bar	大空气消耗量 m3/min	材料
型号	流量 (m³/h)	扬程 (m)	出口压力 bar	吸程 (m)	大允许颗粒直粒 (mm)	大供气压力 bar	大空气消耗量 m3/min	流体衬氟
QBY-10CF₄₆	0～0.8	0～50	6	5	1	7	0.3	★
QBY-15 CF₄₆	0～1	0～50	6	5	1	7	0.3	★
QBY-25 CF₄₆	0～2.4	0～50	6	7	2.5	7	0.6	★
QBY-40 CF₄₆	0～8	0～50	6	7	4.5	7	0.6	★
QBY-50 CF₄₆	0～12	0～50	6	7	8	7	0.9	★
QBY-65 CF₄₆	0～16	0～50	6	7	8	7	0.9	★
QBF-80 CF₄₆	0～24	0～50	6	7	10	7	1.5	★
QBY-100 CF₄₆	0～30	0～50	6	7	10	7	1.5	★
