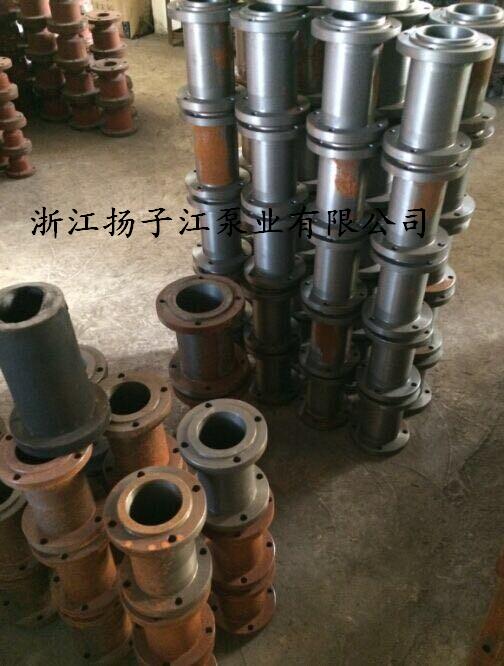

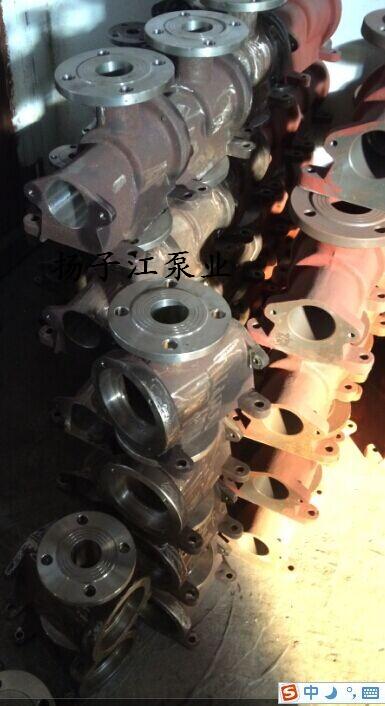

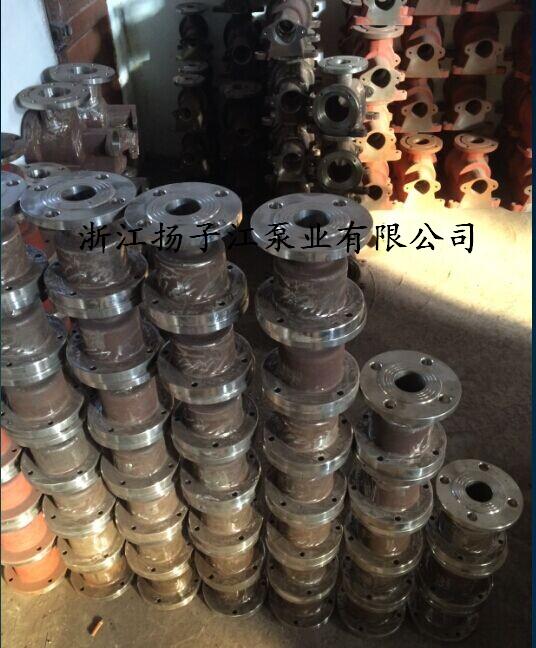

I-1B不锈钢单螺杆浓浆泵结构图及单螺杆泵体仓库实物图
时间：2014/12/15 来源：浙江扬子江泵业有限公司
I-1B浓浆泵是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质不锈耐酸钢制作，轴材料2cr13衬筒采用无毒无味的橡胶、工作温度可达100℃，可用于输送食品浆料和粘度10000泊斯卡.秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛于食品、冶金、建筑、制药、化工等工业部门。
I-1B浓浆泵工作原理
浓浆螺杆泵是一种单螺杆式输运泵、它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另-方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转-周，密封腔中的液体向前推进-个螺距。随着螺杆的连续传动，液体以螺旋形方式从一个密封腔压向另一个密封腔，后挤出泵体。
注:螺杆泵所使用不同的介质应采用不同的橡胶
I-1B浓浆泵产品结构
|
编号
|
名称
|
 |
|
1
|
电机
|
|
|
2
|
连轴器
|
|
|
3
|
泵体
|
|
|
4
|
泵电机座
|
|
|
5
|
螺杆轴
|
|
|
6
|

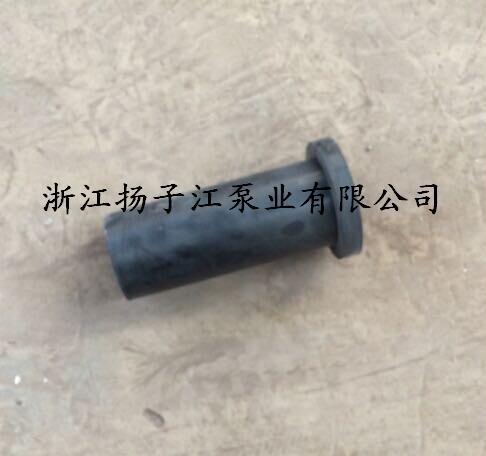

橡胶套
|
|
|
7
|
销帽
|
|
|
8
|
轴承
|
|
|
9
|
空心轴
|
|
|
10
|
垫料压子
|
|
|
1l
|
绕轴
|
|
|
12
|
三通
|
|
|
13
|
销帽
|
|
|
14
|
长筒
|
|
|
15
|
进口
|

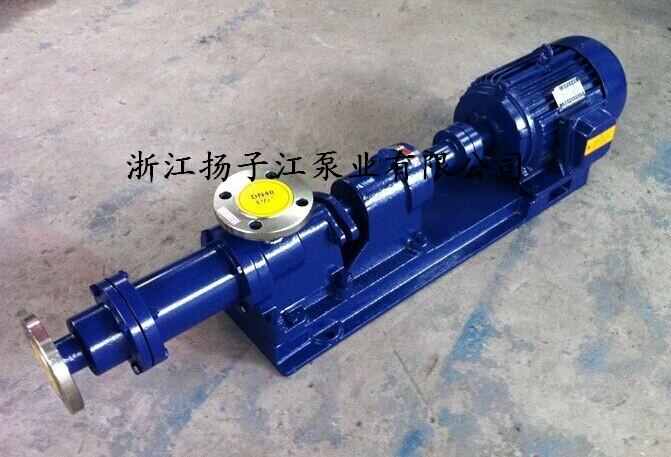

I-1B系列单螺杆浓浆泵由电动机、联轴器、泵和底座四个部分组成(见附图)。
配用的动力采用Y系列三相异步电动机(六极)。
联轴器采用水泵用爪型弹性联轴器。
单螺杆浓浆泵由泵壳、空心轴、万向铰接头、绕轴、螺杆、衬套、轴封装置和出料口等组成，螺杆的断面为圆形、衬套断面为椭圆形，其内表面为双螺旋面。
