DG卧式多级离心泵安装尺寸及安装注意事项

时间：2014/11/10 来源：浙江扬子江泵业有限公司

DG卧式多级离心泵安装注意事项

本型泵安装时除满足一般要求外，还应注意以下几点：

1)安装泵的基平面应用水平找平。基水泥凝固后，应检查底座和地脚螺栓孔是否松动；

2)电机、泵和底座组装后，应严格检查泵轴和电机轴的同心度，保证两轴心线在同一水平线上；

3)电机和水泵组装时，应将泵联轴器端轴伸向外拉出，保证泵和电机两联轴器端面的轴向间隙值；

4)泵的吸入管路和压出管路应有各自的支架，泵只能承受自身内力，不能承受任何外力，以免将泵压坏。

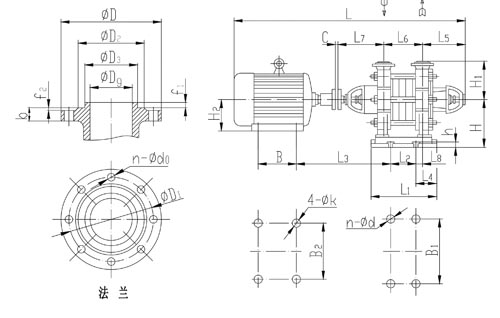

DG卧式多级离心泵安装尺寸(中低压)

DG卧式多级离心泵安装尺寸替(中低压)本身底座

DG卧式多级离心泵安装尺寸(中低压)公用底座

DG6-25型泵(公用底座)

级数	L	L1	12	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1047	855		575	145	240	130	275	85	2	350	350	275	170	100	30	4-φ24
3	1192	965		645	190		180		55		370	370			132
4	1242						230		105
5	1292						280		155
6	1478	1215		820	230		330		105		360	430	260		160
7	1528						380		155
8	1578	1430		920	300		430		170		410	480	270			35
9	1628						480		170
10	1723	1500		990	350		530		170		365	460	280			40
11	1773						580		220
12	1823						630		270

(二)DG6-50型泵(公用底座)

级数	1	11	12	13	14	15	16	17	18	C	B1	B2	H	H1	H2	h	n-φd
2	1407	1170	600	840	190	284	160	343	5	2	480	480	260	215	160	35	4-φ24
3	1467	1170		840	190		220		70		480	480
4	1572	1230		845	210		280		140		460	460
5	1654	1310		880	240		340		190		465	465			180
6	1822	1650		990	415		400		155		445	510	280		200
7	1882						460		215
8	1942						520		275
9	2002						580		335
10	2097	1750		1305	220		640		155
11	2157	1750		1305	220		700		215		470	545	305		225
12	2335	2000		1200	400		760		329		460	595	330		250		6-φ30

DG12-25型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1067	965		645	190	240	130	275	45	2	370	370	250	170	132	30	4φ24
3	1192						180		55
4	1378	1120		745	205		230		75		360	440	255		160	35
5	1428						280		125
6	1478	1215		820	230		330		105		360	430				30
7	1528						380		155
8	1623	1430		920	300		430		170		410	480	270			35
9	1673						480		170
10	1743	1490		975	355		530		185		365	470	280		180	30
11	1793						580		235
12	1952	1640		965	445		630		365		350	500	350		200	45

DG12-50型泵(公用底座)

级数	L	L1	L2	L3	L4	15	16	17	18	C	B1	B2	H	H1	H2	h	n-φd
2	1412	1230		845	210	284	160	345	15	5	460	460	260	215	160	30	4-φ24
3	1517						220		75
4	1597	1310		880	240		280		130		460	465			180
5	1762	1650		990	415		340		120		445	510	280		200	35
6	1822						400		185
7	1882						460		245
8	1982	1750		1305	220		520		-5		470	545	315		225
9	2042						580		55
10	2204	1870	500	1200	420		640		288		460	595	330		250		6-φ30
11	2264						700		348
12	2407	2000	600	1300	400		760		329			645	360		280

DG25-30型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1416	1170		840	190	285	165	345	5	5	480	480	260	210	160	35
3	1481	1170		840	190		230		70		480	480
4	1591	1230		845	210		295		140		460	460
5	1680	1310		880	240		360		190		465	465			180	30
6	1850	1440		930	310		425		210		465	510	280		200	35	4-φ24
7	1915	1650		990	415		490		245		445	510
8	1980						555		310
9	2045						620		375
10	2150	1750		1305	220		685		155		470	545	315		225

DG25-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
3	1637	1240		665	280	355	250	345	175	2	500	500	360	270	180	40	4-φ24
4	1802	1430		900	250		310		100		520	520	320		200	45
5	1862	1430		900	250		370		160		520	520	320		200	45
6	1962	1560	530	1060	235		430		165		560	560	365		225	40	6-φ24
7	2137	1740	555	1120	360		490		125		530	600	350		250
8	2267	2040	725	1470	380		550		120		500	720	430		280
9	2327						610		110
10	2387						670		170
11	2497						730		230
12	2753	2200	745	1490	370		790		270		510	730	440		315	50

DG46-30型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1416	1170		840	190	285	165	345	5	5	485	485	260	210	160	40	4-φ24
3	1546	1170		840	140		230		130		485	485	260		180	40
4	1720	1440		930	310		295		140		465	510	280		200	30
5	1785						360		190
6	1850						425		210
7	1955	1560		1110	230		490		50		460	540	315		225	35
8	2135	1750		1120	390		555		260		480	610	330		250	30
9	2200	1750		1120	390		620		325		480	610	330		250
10	2335	1910		1240	410		685		340		470	660	360		208

DG46-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1682	1430		900	250	355	190	345	-15	2	520	520	320	270	200	45	4-φ24
3	1742	1430		900	250		250		45		520	520	320		200	45	4-φ24
4	1842	1560	530	1060	235		310		0		560	560	365		225	40	6-φ24
5	2017	1740	555	1115	360		370		100		530	600	350		250
6	2147	2040	725	1470	380		430		-30		500	720	430		280
7	2257						490		60
8	2317						550		120
9	2573	2200	745	1490	307		610		110		510	730	440		315	50
10	2703						670		170
11	2763						730		230
12	2823						790		270

DG85-45型泵(公用底座)DG85-45型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1<, /DIV>	B2	H	H1	H2	h	n-φd	4-φK
4	2014	600	330	707	135	304	351	340	3	4	368	520	460	345	250	280	40	4-φ24	φ24
5	2137	750	380	694	190		425		40		419	535	535			280			φ24
6	2408			785			499		53		406					315			φ28
7	2552			821			573		90		457
8	2626	900	525	797			647		61			510	510					4-φ26
9	2700	900	525	816			721		98			510	510					4-φ26

DG85-67型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	n-φd	4-φK
3	2465	765	400	880.5	182	479	371	559	-14	4	419	600	457			280	50		φ24
4	2743			950.5			459		29.5		406		508
5	2901			994.5			547		73.5		457						60
6	2989	945	580	948.5			635		27.5					420	350	315		4-φ30
7	3007	945	580	992.5			723		71.5							315	50		φ28
8	3395	1125	760	946.5			811		25.5		560
9	3483	1125	760	990.5			899		69.5		560		610			355	60

DG120-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1912	1430		900	265	304	260.5	353.5	202	4	595	595	355	300	250	50	4-φ28
3	2119	1635		1000	300		347.5		237		545	650	385		280		4-φ28
4	2466	1895		1200			434.5					735	435		315		6-φ40
5	2253	1895	500	1200			521.5					735
6	2640	2210	550		400		608.5		337			750
7	2727			1350			695.5				550
8	2814			1350			782.5
9	2901	2370	800	1600			869.5					860	485		355

DG155-67型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	mφd	4-φK
3	2725	765	400	906.5	182	479	371	559	-14	4		600	508	420	350	315	50	4-φ30	φ28
4	2743			950.5			459		29.5		457		508			315
5	3131			995.5			547		73.5		560		610			355
6	3219	945	580	987.5			635		27.5
7	3308	945	580	1031			723		71.5	5	630
8	3295	1125	760	985.5			811		25.5		630
9	4634	1125	760	1095			899		69.5		1000		710			400			φ32

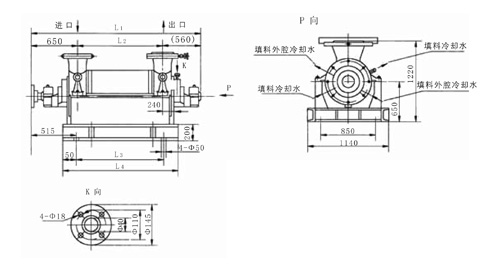

DG卧式多级离心泵(次高压)安装尺寸

泵型号	L1	L2	L3	L4
D0150-1006	2005	795	1085	1185
DG150-1007	2110	900	1190	1290
DG150-1008	2215	1005	1295	1395
DG150-1009	2320	1110	1400	1500
DG150-10010	2425	1215	1505	1605

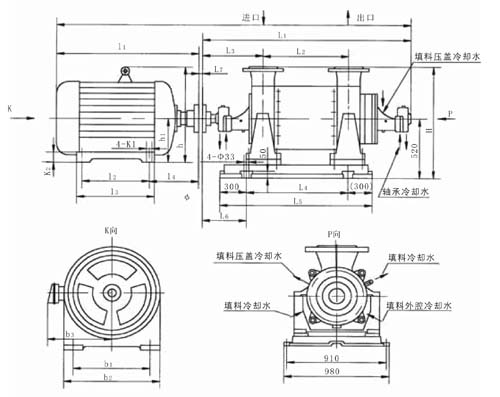

泵型号	泵部分									泵部分
	L	L1	L2	L3	L4	L5	L16	1/	H	11	12	13	14	b1	b2	b3	h	h1	k1	k2
DG25-80×6	2480	1426	536	439	432	1032	532	4	870	1050	419	560	330	457	550	580	640	280	24	30
DG25-80×7	2559	1505	615
DG25-80×8	2828	1584	694		590	1190				1240	406	550	356	508	744	645	865	315	28	40
DG25-80×9	2977	1663	773							1310	457	600
DG25-80×10	3056	1742	852		827	1427
DG25-80×11	3135	1821	931								508	650
DG25-80×12	3214	1900	1010
DG45-80×6	2740	1426	536	439	432	1032
DG45-80×7	2819	1505	615
DG45-80×8	2898	1584	694		590	1190
DG45-80×9	3537	1663	773							1870	900	1420	485	630	770	800	1170	355
DG45-80×10	3616	1742	852		827	1427
DG45-80×11	3695	1821	931
DG45-80×12	3774	1900	1010
DG85-80×7	3575	1700	630	432	590	1032	643	5	880	1870	900	1510
DG85-80×8	3655	1780	710	543		1190
DG85-80×9	3735	1860	790
DG85-80×10	3815	1940	870		827	1427
DG85-80×11	3895	2020	950
DG85-80×12	3975	2100	1030							2090	1000	1510	545	710	810	850	1330	400	35

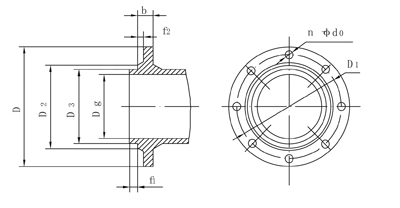

DG卧式多级离心泵法兰尺寸

泵型号	进口法兰								出口法兰
泵型号	Dg	D	D1	D2	D3	b	f1/f2	n-φd0	Dg	D	01	D2	D3	b	f1/f2	n-φd0
DG6-25	40	130	100	80		16	-/3	4-13.5	40	150	110	88	75	20	4/3	4-17.5
DG6-50	50	160	110	90		30	/3	4-13.5	50	175	135	105	87	28	4/3	4-23
DG12-25	50	140	110	90		16	-/3	4-13.5	40	150	110	88	75	20	4/3	4-17.5
DG12-50	50	160	110	90		30	-/3	4-13.5	50	175	135	105	87	28	4/3	4-23
DG25-30	65	160	130	110		16	-/3	4-13.5	65	185	145	122	109	24	4/3	8-17.5
DG25-50	80	215	170	133	120	30	4/3	8-22	80	215	170	133	120	30	4/3	8-22
DG46-30	80	190	150	128		18	4/3	4-17.5	65	185	145	122	109	24	4/3	8-17.5
DG46-50	80	215	170	133	120	30	4/3	8-22	80	215	170	133	120	30	4/3	8-22
DG85-45	100	210	170	148		18	-/3	4-17.5	100	235	190	158	149	28	4.5/3	8-22
DG85-67	150	345	280	212	203	33	4.5/3	8-33	150	345	280	212	203	33	4.5/3	8-33
DG120-50	125	240	200	178		20	4.5/3	8-17.5	125	270	220	184	175	30	4.5/3	8-26
DG155-30	150	285	240	212		26	4.5/3	8-22	150	300	250	212	203	34	4.5/3	8--26
DG155-67	150	345	280	212	203	33	4.5/3	8-33	150	345	280	212	203	33	4.5/3	8-33
DG25-80	80	195	160	135		25	-/3	8-18	65	220	170	138	109	28	4/3	8-25
DG45-80	80	195	160	135		25	-/3	8-18	65	265	170	138	109	28	4.5/3	8-25
DG85-80	100	215	180	155		25	-/3	8-18	100	350	210	172	149	34	4.5/3	8-30
DG150-100	200	360	310	278		34	-/3	12-23	150	350	290	250	203	46	4.5/3	12-34
