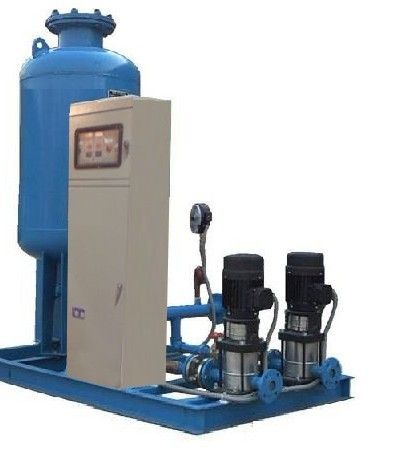

锅炉定压补水装置工作原理
    在闭式循环系统中，为了保证系统压力的稳定，需要设置稳压膨胀设施。当系统压力降低时，与其连接的气压罐的水室压力也随之下降，气室体积扩张，压力亦随之降低，到控制系统设定下限时，自动开启水泵，向系统补水，直到达到设定压力上限，水泵停止运行。当系统中水受热，温度升高，体积膨胀时，挤压气室，压力系统压力升高，到限定值时，系统里的水就会通过安全泄压装置到膨胀器（或软化水箱），系统压力也随之下降到设定值，停止泄压。

⑴定压——使循环系统内压力恒定在用户设定的压力范围内，循环系统内的水体体积因温度的升降而胀缩，而循环系统容纳水体的体积近乎是不变的，这就导致了系统压力的升降，影响系统的正常工作，利用定压设备可以消除因温度变化的影响，保证系统压力恒定，保证系统的正常工作。

   ⑵补水——当循环系统发生泄漏时及向系统补水，泄漏一般分为少量泄漏和大量泄漏，当少量泄漏时，设备自动选择增压泵从脱气罐抽水补充，使系统压力恒定；当大量泄漏时，设备自动选择从系统外（如自来水或软水水箱）补水进入脱气罐，然后增压泵从脱气罐抽水补充，使系统压力恒定。当脱气罐的贮水量少于设定值时，自动从系统外补给（如自来水或软化水）。

   ⑶排气——周期性的排析溶于水中的气体，周期的将水排入脱气罐，使水体由受压变为常压，同时还利用了伯努利定律采用喷射装置，更有利于游离的及溶解的空气析出。

CDLF立式不锈钢高扬程锅炉高压补水泵具体参数如下

1.变频水泵控制柜的结构及原理

　　变频水泵控制柜系统通过测到的管道压力，经变频器系统内置的PID调节器运算，调节输出频率，然后实现管网的恒压供水。变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC的进行变频泵切换。为防止水锤现象的产生，泵的开关将联动其出口阀门。水锤是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波,就象锤子敲打一样,所以叫水锤。水流冲击波来回产生的力，有时会很大，从而破坏阀门和水泵。水锤现象解决办法：①采用变频控制，适当的控制降速时间，应当是控制电机停车时间，也就是让电机软停车！②水泵出口加装缓闭止回阀
变频水泵控制柜工作原理如下:
　　智能变频恒压供水节能控制柜,变频供水节能控制柜假设整个系统由四台水泵，一台变频器，一台PLC的和的PID（PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计英文：PID regulator   目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。同时，控制理论的发展也经历了古典控制理论、现代控制理论和[1]智能控制理论三个阶段。智能控制的典型实例是模糊全自动洗衣机等。自动控制系统可分为开环控制系统和闭环控制系统。一个控制系统包括控制器、传感器、变送器、执行机构、输入输出接口。控制器的输出经过输出接口、执行机构，加到被控系统上；控制系统的被控量，经过传感器，变送器，通过输入接口送到控制器。   不同的控制系统，其传感器、变送器、执行机构是不一样的。比如压力控制系统要采用压力传感器。电加热控制系统的传感器是温度传感器。目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器（intelligent regulator），其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器（PLC），还有可实现PID控制的PC系统等等。可编程控制器（PLC）是利用其闭环控制模块来实现PID控制，而可编程控制器（PLC）可以直接与ControlNet相连，如Rockwell的 PLC-5等。还有可以实现PID控制功能的控制器，如Rockwell 的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。）
和一个压力变送器及若干辅助部件构成。各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1-5伏的电信号;变频调速器用于调节水泵转速以调节流量;PLC的用于逻辑切换。
　　此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。
2、变频水泵控制柜特点：
　　根据水池（箱）内水位的高低自动控制电磁阀（或电动阀）的启闭，以控制水箱（池）的进水并使水池（箱）自动保持一定水量供用户使用。
3、变频水泵控制柜选型说明
　　变频水泵控制柜主要由变频控制箱，压力传感器，水泵等组成。变频控制柜由断路器，变频器，接触器，中间继电器，PLC的等组成。
　　变频水泵控制柜系统选用原则
　　①水泵扬程应大于实际供水高度。
　　②水泵流量总和应大于实际大供水量。
　　③变频水泵控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。
水泵变频，就是调整水泵电机的转速，在控制器上显示的是频率，故正常使用时，水泵水压基本左右摆动，而频率是改变的。
