W型轴联式旋涡泵结构图及安装尺寸图

时间：2014/7/28 来源：浙江扬子江泵业有限公司

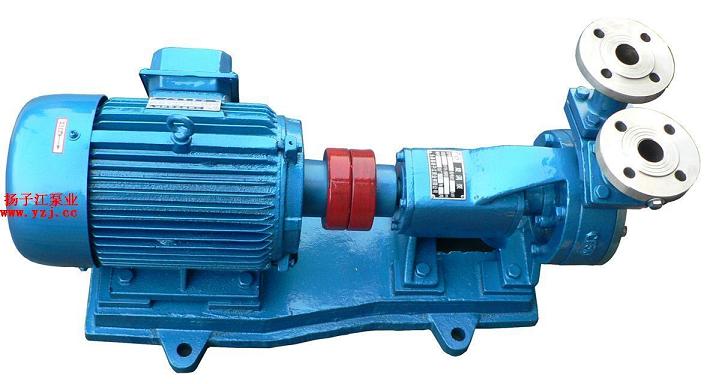

W型旋涡泵是单级悬臂式旋涡泵，泵的进、出口方向为垂直向上。旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。泵的轴封形式分填料和单端面机械密封两种，泵和电动机合装在共同底座上。 W型旋涡泵用于输送温度-20℃～+80℃粘度不大于5E，无腐蚀性、无固体颗粒的液体。该泵具有体积小，重量轻，外观大方，W型旋涡泵便于维修的特点，适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水，锅炉给水，暖气送水，高楼、消防、除热循环送水，制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。该泵大流量为14.4m3／h，小流量为0.7m3／h；大扬程为105m，小扬程为20m；配套功率：大为11kW，小为0.75kW；转速均为2900r/min。

W型旋涡泵产品特点：
1、W型旋涡泵用于输送温度从-20℃～+80℃，粘度不大于5。E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。
扬程范围：从15米至132米
流量范围：从0.36米3／时至16.9米3／时
2、W型旋涡泵共有十种型号：具体为20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆为单级悬臂式旋涡泵
3、W型旋涡泵过流部件的材料为HT20-40，铝铸铁和1Cr18Ni9Ti或Cr18Ni12M02Ti四种。(分别用材料代号H、J、B和M表示)
4、W型旋涡泵的密封形式有软填料密封和单端面机械密封。除WB和WM型泵用单端面机械密封外泵出厂时一律装软填料密封。如用户需要其它型式的轴封要在订货时说明。
5、W型旋涡泵的旋转方向：由泵往电机方向看为逆时针方向旋转

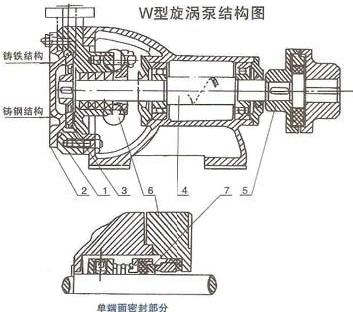

W型旋涡泵结构说明：
W型旋涡泵的主要零件(风型结构)有1、泵体2、泵盖3、叶轮4、托架结合部5、爪型弹性联轴器6、填料压盖或者甲．端面密封端盖7、单端面密封部件(对于wM泵)。w型旋涡泵与电机合装存-底座上。泵的进、出口方向为斜朝上，经接弯变为垂直向上。
叶轮在轴上是可以自由轴向移动的，以保证叶轮与泵体、泵盖之间的轴向间隙两侧相等。允许用纸垫来调整间隙．但纸垫必须放存泵盖出口处的石棉板垫的外面。

	序号	名称
	1	泵体
	2	泵盖
	3	叶轮
	4	托架结合部
	5	爪型弹挂连轴器部件
	6	填料压盖或单端面密封端盖
	7	单端面密封部件

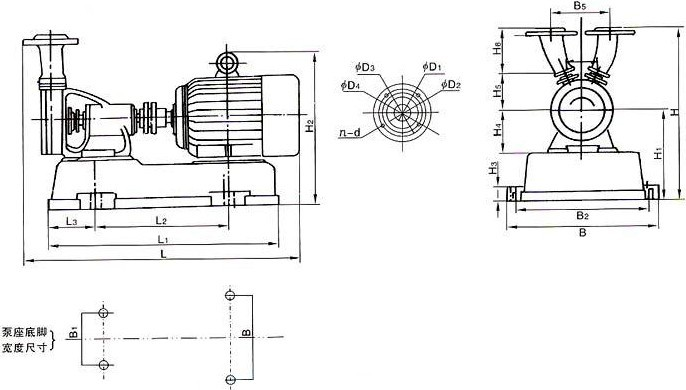

W型旋涡泵安装尺寸图：

泵型号与电机型号	外型及安装尺寸
泵型号与电机型号	L	L1	L2	L3	L4	L5	B	B1	B2	B3	B4	B5	H	H1	H2	H3	H4	H5	H6	H7	D1	D2	D3	D4	4-d	n-d
32W-30	636.5	545	325	110	102.5	60	320	290	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
J02-21-2	636.5	545	325	110	102.5	60	320	290	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
Y90L-2	636	530	307	110	102.5	60	290	260	200	230	67	127	317	128	210	20	58	89	100	16	32	70	90	120	4-ø18	4-ø14
32W-75	716	585	350	110	102.5	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
J02-32-2	716	585	350	110	102.5	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
Y112M-2	711	585	350	110	102.5	60	360	330	260	230	62	132	350	155	313	20	85	90	105	16	32	70	90	120	4-ø18	4-ø14
10W-40	723.5	585	350	110	104.5	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
J02-32-2	723.5	585	350	110	104.5	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
Y112M-2	708.5	585	350	110	104.5	65	360	330	260	230	69	139	353	155	313	20	85	88	110	16	40	80	100	130	4-ø18	4-ø14
50W-45	813	813	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
J02-41-2	813	813	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
Y132-2S	818	818	685	120	114	70	390	360	260	230	80	160	412	200	383	20	100	92	120	16	50	90	100	140	4-ø18	4-ø14
65W-50	909	909	705	120	120	80	440	400	285	245	87	177	451	220	430	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14
J02-51-2	909	909	705	120	120	80	440	400	285	245	87	177	451	220	430	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14
Y160M1-2	956	956	772	120	120	80	440	400	285	245	87	177	451	220	445	20	100	101	130	16	65	110	130	160	4-ø18	4-ø14

W型旋涡泵安装与拆卸：
1．安装
①安装时不应让泵承受进出口管路的重量。吸入管路应尽量短而直。
②安装后应捡查泵轴与电机轴的同心度及歪斜。同心度的检查方法，可用直尺检查相互连接的两个连轴器外圆，其同心度不得超过0.1毫米；歪斜检查，可用卡尺检其两连轴器端面之间沿圆周的间隙差，在整个圆周上不得超过0.3毫米。
2．拆卸与接配顺序：
①拆下泵盖。
②利用叶轮上的螺孔拆下叶轮，并将轴上的键取下。
③拆下泵体，并将填料压盖取下(若密封部分为机械密封时，先将压紧)单端面密封端盖的螺母取下，然后再拆下泵体。
④若为机械密封时，拆机械密封部分之前，先取下固定螺钉然后连同单端面密封端盖一起取下。
⑤拆下连轴器。
⑥拆下托架两端的轴承端盖，然后将轴和滚动轴承一起由托架内取出并拆下轴承。
⑦装配顺序与拆卸顺序相反进行，只是应注意用纸垫来调整叶轮与泵体和泵盖之间应保证的轴向间隙
W型旋涡泵起动、停止与运行：
起动、停止
1、对W型分联式泵.首先应检査轴承体内是否有钙基黄油.若存放时间过长.应打幵轴承端盖检查一下. 看其是否変质.如发现变质.应重新换油后方可起动。
2、转动联轴器(直联泵可拆下电机风叶5后转动风叶）.证实转子部件转动轻松井均匀后.用水平仪检査机组的水平度.找平后.适当上紧与基础联接螺母。
3、测置电动机绝缘强度.若低于5MΩ ，可能是电机受潮或有损伤。若只是受潮.在电机运转一段时间后可自行驱潮：否则.必须修复或更换电动机.以免不良运转对泵带来损伤。
4、试验起动：点动电动机.调整电机转向与要求一致。
5、打幵吸入管路阀门.引液到泵体内。对泵安装位置高于水平位置的.可在吸入管端加装底阀.关在起动前.向泵壳内灌满所抽液体(吸入路径较短的.第一次起动濯水.以后由于泵壳内?余的液体.不需重灌）。
6、打幵压出管路阀门.起动电机.幵压力表.调整压出管路上的阀门.把压力表读数调到合适。绝对不可让泵在关闭阀门或者流置极小的情况下工作。
7、停车时.先关压力表.停止电动机.然后迅速关闭压出及吸入管路阀门。
8、短时间停车.如环境温度低于液体凝固点.要放空液体。长期停车.应将泵溝洗、涂油后妥善保管。
运转
1、运转过程中.注意观察机组运行状态.尤其是手感电机温度是否过高.分体式泵还须注意轴承温度不得超过70℃。对前者.主要解除办法是检査管路是否堵塞或阀门示打幵.使泵内压力过大：后者主要看钙基黄油是否填加合适.轴承是否损坏或电机与泵不同心。
2、发现故障应立即停止工作并进行检查。
