CHLF型轻型段式不锈钢多级离心泵结构图
时间：2014/7/16 来源：浙江扬子江泵业有限公司

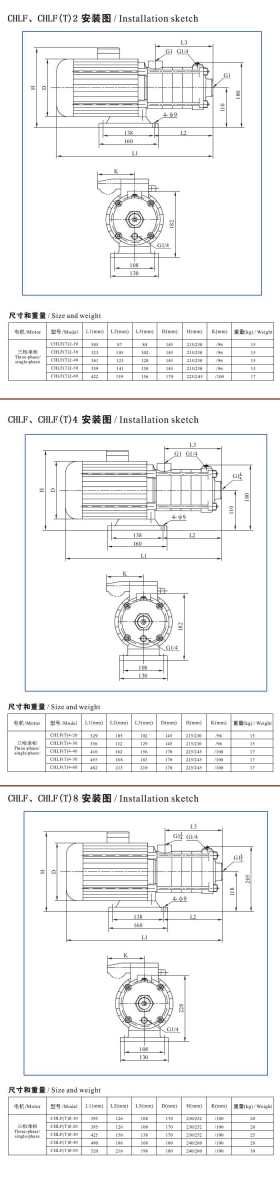

CHLF型轻型段式不锈钢多级离心泵产品简介
CHL，CHLK和CHLF（T）轻型卧式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料（304或316）制成，具有低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点。
型号意义：
应用范围：
CHL，CHLK和CHLF（T）型轻型段式不锈钢多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1）小型中央空调循环
2）冷却系统
3）工业清洗
4）水处理（水的净化）
5）水产养殖
6）施肥/计量系统
7）环境应用
工作条件：
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度： 常温型－15℃至+70℃
热水型+70℃至+110℃
大环境温度：+40℃
大运作压力：10巴
大进口压力受大运作压力限制
介质酸碱性：PH4~9
电机：
电机为全封闭，风冷式二极电机
防护等级：IP55
绝缘等级：F
标准电压，
50Hz：
1×220-240V
3×220-240V
380-415V

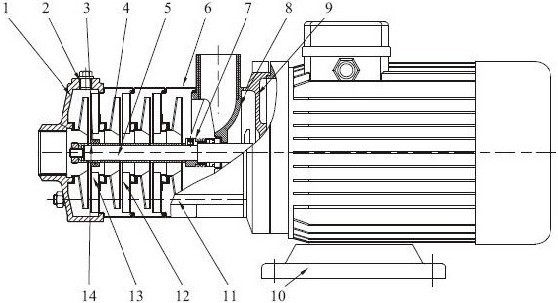

结构图：
|
|
||
|
序号／No． |
名称／Name |
材料／Material |
|
2 |
堵头／Gag |
不锈钢／Stainless steel |
|
3 |
轴承/Bearing |
碳化钨／Tungsten carbide |
|
4 |
叶轮／Impeller |
不锈钢／Stainless steel |
|
5 |
轴／Shaft |
不锈钢／Stainless steel |
|
6 |
出水导叶/Water-out guide vane |
不锈钢／Stainless steel |
|
8 |
机械密封／Mechanical seal |
|
|
9 |
电机端盖／Motor end cover |
铝合金／Aluminum alloy |
|
10 |
底座／Base frame |
铸铁／Cast iron |
|
11 |
拉杆／Pull-rod |
不锈钢／Stainless steel |
|
12 |
导叶／Guide vane |
不锈钢／Stainless steel |
|
13 |
支撑导叶／Support guide vane |
不锈钢／Stainless steel |
|
14 |
叶轮隔套/Impeller separating sleeve |
不锈钢／Stainless steel |
|
|
CHLF |
|
|
1 |
进水体／Water-in body |
不锈钢／Stainless steel |
|
7 |
出水体／Water-out body |
不锈钢／Stainless steel |
|
|
CHLF（T） |
|
|
1 |
进水体／Water-in body |
铸铁／Cast iron |
|
7 |
出水体／Water-out body |
铸铁／Cast iron |

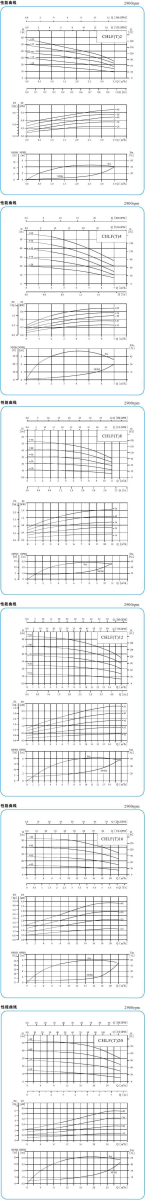

性能参数：
|
型号 |
扬程(m) |
流量(m3/h) |
电机功率(KW) |
转速(r/min) |
|
CHL2-20 |
14 |
2 |
0.37 |
2900 |
|
CHL2-30 |
21 |
2 |
0.55 |
2900 |
|
CHL2-40 |
28 |
2 |
0.55 |
2900 |
|
CHL2-50 |
35 |
2 |
0.55 |
2900 |
|
CHL2-60 |
42 |
2 |
0.75 |
2900 |
|
CHL4-20 |
15 |
4 |
0.55 |
2900 |
|
CHL4-30 |
22 |
4 |
0.75 |
2900 |
|
CHL4-40 |
30 |
4 |
0.75 |
2900 |
|
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHL8-20 |
17 |
8 |
0.75 |
2900 |
|
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHL8-40 |
34 |
8 |
1.5 |
2900 |
|
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHL12-50 |
50 |
12 |
3 |
2900 |
|
CHL16-10 |
10 |
16 |
1.1 |
2900 |
|
CHL16-20 |
21 |
16 |
2.2 |
2900 |
|
CHL16-30 |
32 |
16 |
3 |
2900 |
|
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHL20-20 |
21 |
20 |
2.2 |
2900 |
|
CHL20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)2-20 |
14 |
2 |
0.37 |
2900 |
|
CHLF(T)2-30 |
21 |
2 |
0.55 |
2900 |
|
CHLF(T)2-40 |
28 |
2 |
0.55 |
2900 |
|
CHLF(T)2-50 |
35 |
2 |
0.55 |
2900 |
|
CHLF(T)2-60 |
42 |
2 |
0.75 |
2900 |
|
CHLF(T)4-20 |
15 |
4 |
0.55 |
2900 |
|
CHLF(T)4-30 |
22 |
4 |
0.55 |
2900 |
|
CHLF(T)4-40 |
30 |
4 |
0.75 |
2900 |
|
CHLF(T)4-50 |
38 |
4 |
1.1 |
2900 |
|
CHLF(T)4-60 |
45 |
4 |
1.1 |
2900 |
|
CHLF(T)8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHLF(T)8-20 |
17 |
8 |
0.75 |
2900 |
|
CHLF(T)8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHLF(T)8-40 |
34 |
8 |
1.5 |
2900 |
|
CHLF(T)8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHLF(T)12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHLF(T)12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHLF(T)12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHLF(T)12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHLF(T)12-50 |
50 |
12 |
3 |
2900 |
|
CHLF(T)16-10 |
10 |
16 |
1.1 |
2900 |
|
CHLF(T)16-20 |
21 |
16 |
2.2 |
2900 |
|
CHLF(T)16-30 |
32 |
16 |
3 |
2900 |
|
CHLF(T)16-40 |
43 |
16 |
4 |
2900 |
|
CHLF(T)20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHLF(T)20-20 |
21 |
20 |
2.2 |
2900 |
|
CHLF(T)20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)20-40 |
44.5 |
20 |
4.4 |
2900 |
