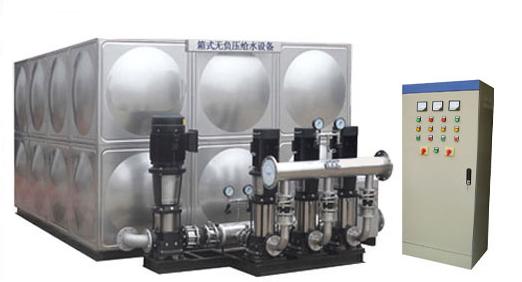

箱式管网叠压变频供水上设备主要是由密封结构水箱、增压设备、稳流器及泵组组成。系统分两路进水，一路进水箱，一路进稳流器。当水量小，自来水服务压力高时，设备直接从自来水管网取水，叠压供水。当自来水服务压力低时，增压装置开水工作，将水箱内的水加压到设置的服务压力，进行差量补偿，从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响，是供水领域的新一代节能产品。

适用范围
居民生活用水：如高层建筑、居民小区、别墅等
公 共 场 所：如医院、学校、体育馆、高尔夫球场、机场
商 用 大 厦：如宾馆、写字楼、百货商场、大型桑拿浴等
灌       溉：如公园、游乐场、果园、农场等
制   造  业：如生产制造、洗涤装置、食品工业、工厂等
其       他：水池及其他形式供水的改造等
功能特点
保持恒压压力
 一设备通过压力传感器实时检测出口压力，将检测和设定值进行比较运算，确定水泵的投入台数和变频器的输出频率（反映为电机及水泵的转速），以实现恒压的目的。当自来水管网压力波动使得压力值小于正常压力值，进水量暂时小于出水量时，系统自动将稳压装置关到合适的位置，并启动增压装置通过多点取水，进行加压，直至进水口压力到达市政自来水管网正常压力值，确保设备进水口水量充足，以满足用户的用水需求。
高度自动化
-系统能实现全自动控制，具有手动/自动切换、主备泵定时轮换、压力调整、恒压、高低压保护、缺相保护、过载保护、过热保护、缺水保护、自动休眠、瞬间跳闸保护等功能。
叠压运行，节省费用
-系统保证管道恒压是根据用水量的变化调整投入台数和运转速度，用水量大时投入功率大，用水量小时投入功率小。小水用量时（如夜间）系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。
-充分利用市政管网水源本身具有的压力，差多水补多少，只需在市政压力基础上补压即可，大限度地发挥了变频器变频调速的节能效果。节能效果十分显著。
卫生
-过流部件均采用不锈钢等食品级材料制造，符合国标涉水卫生规范。
-箱式管网叠压设备能通过用水，每天自动切换至水箱供水，使得水箱内贮水每天更新，确保用水卫生。整套供水设备洁净卫生，以连续密闭的增压供水方式，安全保证了市政水源的国家水质卫生标准。从根本上避免了各种水源污染问题。
反冲洗功能
-系统具有反冲洗控制功能，当水箱使用一段时间后，系统利用水泵的高压水定期对水箱进行冲洗，同时将含有杂质的水排放出去，确保水箱内不会产生污垢，保证用户用水洁净。
箱式管网叠压变频供水上设备示意图

箱式管网叠压供水设备(无负压增压水箱)是由水箱，防倒流装置（根据需要设置），防负压装置，水泵机组，限压保护装置，膨胀罐（根据需要设置），控制仪表，控制柜，阀门，管路系统，配套附件等组成，从供水管网直接吸水，通过压力传感器检测出压力，将检测值和设定值进行比较，计算出在市政自来水管网的原有压力的基础上需要增加的压力值，确定水泵投入台数和变频器输出频率，调整水泵的转速以符合用水曲线实现恒压供水或变压供水。水箱式管网叠压供水设备(自动增压水箱)大程度利用了市政管网自来水的原水压力，对市政管网不产生负压，系统会定时定量或在管网供水量不足时自动切换到水箱内吸水,设备选用不锈钢水箱和管件，减少了用水的二次污染，是新一代供水领域的节能产品。
 功能特点
1、自动消除负压
系统与市政自来水管网直接吸水叠压供水而不造成市政管网出现负压。集团与世界著名企业合作，采用高品质的材料和附件设备，通过吸收、改良，自主研发了多功能、能够提供尖端水准的精密控制的成套设备，综合已经达到世界领先水平。
2、叠压节能
设备在运行时借助市政自来水的压力，在原有管网压力的基础上叠加所需的压力差，差多少，补多少，充分利用管网的余压，系统自动调整水泵运行台数或调整水泵转速，实现一直高效率点运行。当进水压力能满足设计压力时，水泵进入休眠节能状态。因此大大节省了运行费用，符合国家节能的要求。
3、定时自动循环清浩水箱
设备能在用水高峰时自动切换到水箱吸水若干小时，以保证水箱的水一天的循环。
4、压力控制
设备实时通过压力传感器检测出口压力，将检测值和设定值进行比较，计算出在市政自来水管网余的压基础上需要增加的压力值，确定水泵投入台数和变频器输出频率，调整水泵的转速实现叠压恒压供水或叠压变压供水的控制。
5、自动化程度高
系统具有手动启动停止、自动启动停止方式、预留远距离操作接口、备用泵自动切换、压力控制（恒压/变压）、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、跳闸保护等功能，系统全自动运行无须专人值守，人机界面，可远程调整、监测和维护。
6、卫生
系统全密封运行，异物不能进入系统内部，不与空气直接接触。如防负（降）压装置启动时，膜滤装置将空气中的细菌挡住，不进入系统，防止用水二次污染。水箱等主要过流部件均采用304不锈钢制造，确保用水卫生，满足人们对饮用水越来越高的要求，也符合国际涉水卫生规范。
7、停电不停水
系统直接和市政自来水管网相连，在停电时加压泵虽停止工作，但自来水管网压力依旧可维持低区用户供水，即使在停水时，用户也可以靠稳流灌存水维持短时间供水。
8、补水量充足
系统配有容量比较大的不锈钢水箱，当管网供水不足或管网停水时系统自动切换到水箱内吸水，实现连续供水。当管网恢复压力时系统自动恢复正常运行。
9、断水或缺水保护
系统在进水断水或缺水时，进水口压力下降到设定值时，系统自动切换到水箱吸水。当设备恢复进水且达到设定条件时，设备自动恢复正常运行。
10、安装简单快捷
设备现场只需将设备大件组装起来，连接进、出水管法兰即可，施工周期短，安装简单。
11、备用泵
系统配备一台备用泵，备用泵的供水能力不小于大一台工作泵的供水能力，确保在水泵更换易损件或更换水泵时不影响设备供水能力。
 设备结构及组成
箱式管网叠压供水设备是由水箱，防倒流装置（根据需要设置），稳流罐，水泵机组，限压保护装置，膨胀罐，控制仪表，控制柜，阀门，管路系统，配套附件等组成。
控制柜
独立研发的多功能智能叠压供水设备专用控制柜，是采用瑞士ABB公司新技术专业供水变频器或同等档次国际著名品牌变频器，国际著名品牌的电器元件和控制模块，保证控制柜稳定可靠，控制方式灵活，抗干扰能力强，对环境的电磁污染小。
不锈钢水箱和稳流罐
水箱和稳流罐为304 不锈钢材料制成，配备防负压装置和液位控制器，在管网压力波动时稳流罐内的水能作为补充起到稳流作用。
水泵机组
水泵采用丹麦格兰富多级立式离心泵或国内知名水泵，止回阀、球阀或蝶阀，仪表、进出水管、管件这些材质采用304不锈钢，这些和机组底座一起构成水泵机组。
膨胀罐
膨胀罐是一种密闭压力容器，当设备流量够大时，水泵直接供水，膨胀罐起到稳压作用，当工况小流量时，系统设备自动进入休眠节能状态，膨胀罐里的被压缩气体的压力把罐内的水输送力出来，补充用户的小流量和零星流量。
防倒流装置
也叫防污隔断阀，由于采用了新工艺和新的设计理念，比普通止回阀效果更好，当进口的压力小于出口水压时，可以达到滴水不流，以保证自来水管网水质不受回流污染的特殊水力控制装置。
