UHB-ZK型料浆泵,脱硫泵,砂浆泵,渣浆泵,压滤泵密封结构简图及泵体结构图
时间：2014/5/26 来源：浙江扬子江泵业有限公司
UHB-ZK型料浆泵（又名：脱硫泵、砂浆泵、渣浆泵、压滤泵）
（一） 主要技术性能简述
1.型号：UHB-ZK-A系列耐腐耐磨泵
2.结构与特点：
(1)耐腐耐磨，一泵多用，酸碱类清夜料浆均适用。
(2)泵体为钢衬超高分子量聚乙烯结构，衬层厚8～20mm，该泵应用了龟甲网衬里专利技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。
(3)叶轮分半开式，闭式两种，可根据介质状况任选。
(4)密封：K型动力密封，G3型机械密封。
3.适用介质：浓度75%以下硫酸，30%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。
4.主要技术参数：使用温度-20℃～80℃(对特殊要求、使用改性材质，可提高到105℃), 进口直径 32mm～350mm, 流量5～2600m3/h,扬程80m以内。
(二)极广泛的使用范围
1.稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
2.有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等稀有金属湿法冶炼的各种酸液，腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。
3.化工及其他行业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
4.氯碱业：盐酸、液碱、电解液等。
5.水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6.钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7.湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
8. 煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。
二、密封结构简图及泵体改进型结构图

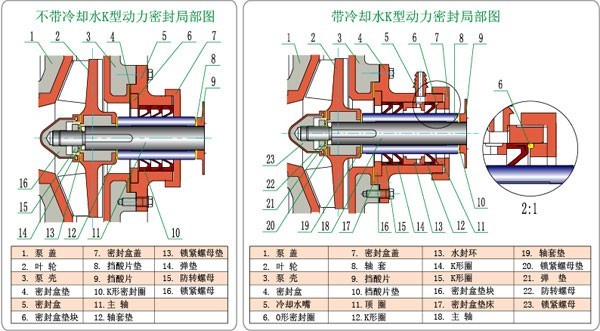

工作原理
该密封主要由副叶轮(或副叶片)与停车密封(橡胶油封)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮(或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内)。

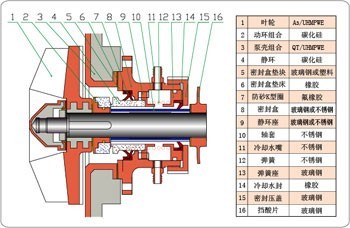

2、G3型机械密封结构简图及简介
G3密封为本厂自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环(4)与密封盒(8)之间设置了挡砂圈(7)使硬颗粒不能进入静环与密封盒之间的间隙中，使静环前后位移自如，克服了原有耐颗粒密封的“卡砂”失效的缺点.

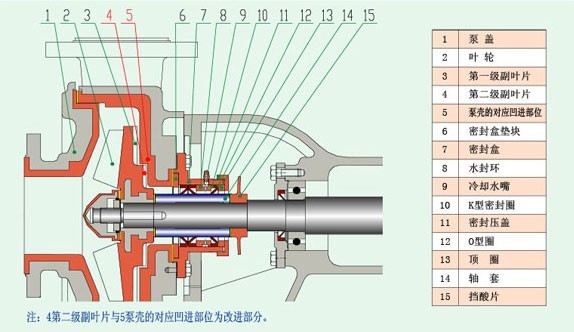

3、UHB-ZK-AB改进型泵结构简图 适用于50、65、65H、80、80H、100、100H、125八种规格
改进结构简介
UHB-ZK-AB型耐腐耐磨泵是对UHB-ZK-A系列泵的改进型泵(见上图)。两者之间的区别在于后者是无台阶式背叶片，前者为台阶式背叶片结构(见图中序号4）。改进后的叶轮的背叶分为二级，二级背叶片之间有凸起台阶。与之相匹配的泵也有凹进的台阶。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力，保证和延长轴密封的使用寿命。
主要适用岗位
UHB-ZK-AB型耐腐耐磨泵主要适用于用户选性能曲线的高压力，小流量点时的选型。简言之，经常在逼压状态(压滤机配用泵等)或者高压力输送状态下的泵，选AB型泵较为合适，密封寿命可提高一倍左右。
三、选型提示及标注方式

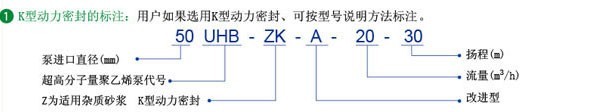

1、K型动力密封的标注：用户如果选用K型动力密封、可按型号说明方法标注。
2、G3密封选定后的型号标注：用户如果选用G3型内装式耐颗粒机械密封，标注型号时在原型号后加“G3”字样即可，例如50UHB-ZK-A-20-30-G3即可。
3、B型结构的标定：在选定该结构的泵时按如下方法标注：在原动力密封泵型号加“B”字样，50UHB-ZK-AB-20-30加标注即可。
4、订货时请用户提供以下工况：介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力（正压还是负压）以及使用岗位名称及使用特点，以便本厂为你选定合适的密封材料。
5、UHB-ZK-A系列耐腐耐磨泵，可根据用户的要求安装不同的密封。若无特殊要求，一般均装配K型动力密封。
四、泵的性能参数表
|
型 号 |
流 量 |
扬 程 |
转速 |
配套电机 |
口 径(mm) |
|
|
进 口 |
出 口 |
|||||
|
UHB-ZK32/5-12 |
5 |
12 |
2900 |
0.75 |
32 |
25 |
|
UHB-ZK32/5-15 |
5 |
15 |
2900 |
1.1 |
||
|
UHB-ZK32/5-20 |
5 |
20 |
2900 |
1.1 |
||
|
UHB-ZK32/8-18 |
8 |
18 |
2900 |
1.5 |
||
|
UHB-ZK32/12-15 |
12 |
15 |
2900 |
2.2 |
||
|
UHB-ZK32/5-25 |
5 |
25 |
2900 |
2.2 |
||
|
UHB-ZK32/10-20 |
10 |
20 |
2900 |
2.2 |
||
|
UHB-ZK32/15-15 |
15 |
15 |
2900 |
2.2 |
||
|
UHB-ZK40/10-18 |
10 |
18 |
2900 |
2.2 |
40 |
32 |
|
UHB-ZK40/15-15 |
15 |
15 |
2900 |
2.2 |
||
|
UHB-ZK40/10-30 |
10 |
30 |
2900 |
3 |
||
|
UHB-ZK40/15-25 |
15 |
25 |
2900 |
3 |
||
|
UHB-ZK40/18-20 |
18 |
20 |
2900 |
3 |
||
|
UHB-ZK50/10-35 |
10 |
35 |
2900 |
5.5 |
50 |
40 |
|
UHB-ZK50/12-40 |
12 |
40 |
2900 |
5.5 |
||
|
UHB-ZK50/15-32 |
15 |
32 |
2900 |
5.5 |
||
|
UHB-ZK50/15-43 |
15 |
43 |
2900 |
7.5 |
||
|
UHB-ZK50/20-20 |
20 |
20 |
2900 |
4 |
||
|
UHB-ZK50/20-30 |
20 |
30 |
2900 |
5.5 |
||
|
UHB-ZK50/25-18 |
25 |
18 |
2900 |
4 |
||
|
UHB-ZK50/30-15 |
30 |
15 |
2900 |
4 |
||
|
UHB-ZK65/10-40 |
10 |
40 |
2900 |
5.5 |
65 |
50 |
|
UHB-ZK65/10-45 |
10 |
45 |
2900 |
7.5 |
||
|
UHB-ZK65/20-50 |
20 |
50 |
2900 |
11 |
||
|
UHB-ZK65/30-20 |
30 |
20 |
2900 |
5.5 |
||
|
UHB-ZK65/30-30 |
30 |
30 |
2900 |
7.5 |
||
|
UHB-ZK65/30-50 |
30 |
50 |
2900 |
15 |
||
|
UHB-ZK65/35-25 |
35 |
25 |
2900 |
7.5 |
||
|
UHB-ZK65/40-20 |
40 |
20 |
2900 |
7.5 |
||
|
UHB-ZK80/35-45 |
35 |
45 |
2900 |
11 |
80 |
65 |
|
UHB-ZK80/40-20 |
40 |
20 |
2900 |
7.5 |
||
|
UHB-ZK80/45-35 |
45 |
35 |
2900 |
11 |
||
|
UHB-ZK80/50-20 |
50 |
20 |
2900 |
11 |
||
|
UHB-ZK80/50-30 |
50 |
30 |
2900 |
15 |
||
|
UHB-ZK80/50-50 |
50 |
50 |
2900 |
18.5 |
||
|
UHB-ZK80/55-40 |
55 |
40 |
2900 |
18.5 |
||
|
UHB-ZK80/60-30 |
60 |
30 |
2900 |
18.5 |
||
|
UHB-ZK100/60-35 |
60 |
35 |
2900 |
15 |
100 |
80 |
|
UHB-ZK100/60-50 |
60 |
50 |
2900 |
18.5 |
||
|
UHB-ZK100/100-40 |
100 |
40 |
2900 |
22 |
||
|
UHB-ZK100/100-45 |
100 |
40 |
2900 |
30 |
||
|
UHB-ZK100/120-20 |
120 |
20 |
2900 |
18.5 |
||
|
UHB-ZK100/140-15 |
140 |
15 |
2900 |
18.5 |
||
|
UHB-ZK125/120-35 |
120 |
35 |
2900 |
30 |
125 |
100 |
|
UHB-ZK125/140-28 |
140 |
28 |
2900 |
30 |
||
|
UHB-ZK125/150-15 |
150 |
15 |
2900 |
22 |
||
|
UHB-ZK125/160-24 |
160 |
24 |
2900 |
30 |
||
|
|
||||||
|
型 号 |
流 量 |
扬 程 |
转速 |
配套电机 |
口 径(mm) |
|
|
进 口 |
出 口 |
|||||
|
UHB-ZK150/150-20 |
150 |
20 |
1450 |
30 |
150 |
125 |
|
UHB-ZK150/150-40 |
150 |
40 |
1450 |
45 |
||
|
UHB-ZK150/200-32 |
200 |
32 |
1450 |
45 |
||
|
UHB-ZK150/210-26 |
210 |
26 |
1450 |
37 |
||
|
UHB-ZK150/240-24 |
240 |
24 |
1450 |
37 |
||
|
UHB-ZK150/200-30 |
250 |
30 |
1450 |
45 |
||
|
UHB-ZK150/270-20 |
270 |
20 |
1450 |
37 |
||
|
UHB-ZK150/300-25 |
300 |
25 |
1450 |
45 |
||
|
UHB-ZK200/250-45 |
250 |
45 |
1450 |
75 |
200 |
150 |
|
UHB-ZK200/300-38 |
300 |
38 |
1450 |
75 |
||
|
UHB-ZK200/350-28 |
350 |
28 |
1450 |
55 |
||
|
UHB-ZK200/350-34 |
350 |
34 |
1450 |
75 |
||
|
UHB-ZK200/400-25 |
400 |
25 |
1450 |
75 |
||
|
UHB-ZK250/400-32 |
400 |
32 |
1450 |
90 |
250 |
200 |
|
UHB-ZK250/400-45 |
400 |
45 |
1450 |
132 |
||
|
UHB-ZK250/500-26 |
500 |
26 |
1450 |
90 |
||
|
UHB-ZK250/500-37 |
500 |
37 |
1450 |
132 |
||
|
UHB-ZK250/600-20 |
600 |
20 |
1450 |
90 |
||
|
UHB-ZK250/600-30 |
600 |
30 |
1450 |
132 |
||
|
UHB-ZK300/850-51 |
850 |
51 |
1450 |
250 |
300 |
250 |
|
UHB-ZK300/860-30 |
860 |
30 |
1450 |
160 |
||
|
UHB-ZK300/1000-32 |
1000 |
32 |
1450 |
160 |
||
|
UHB-ZK300/1000-50 |
1000 |
50 |
1450 |
250 |
||
|
|
|
|
|
|
|
|
|
若客户所需产品规格不在此范围内，我公司可根据用户需要进行调整或咨询技术服务，我们将竭诚为您提供满意的服务！ |
||||||
五、泵的结构简图

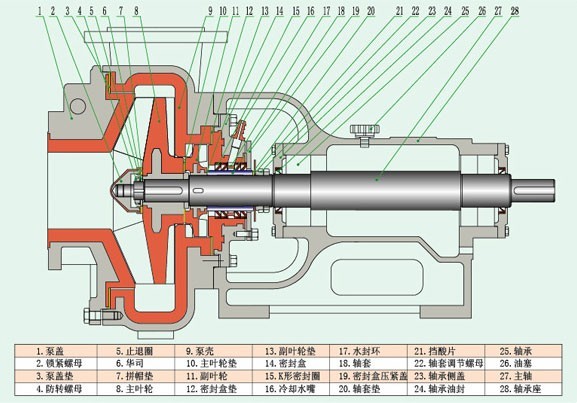

一)、泵进口直径≤125mm时，(不含付叶轮)

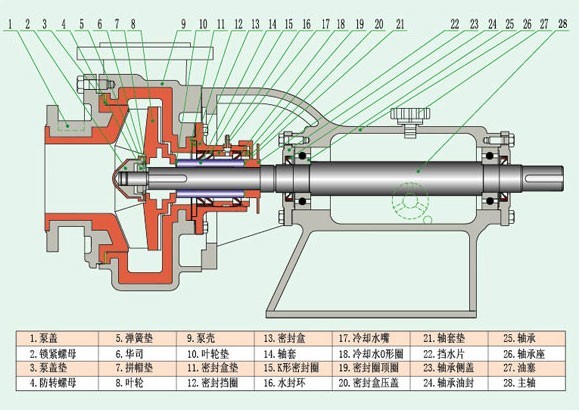

(二)、泵进口直径>125mm时，(含付叶轮)
