QJ系列不锈钢304多级深井潜水泵结构图
时间：2014/5/18 来源：浙江扬子江泵业有限公司
QJH系列不锈钢井用潜水电泵，设计用来抽送腐蚀性液体，由YQS型潜水电机和QJ型潜水泵直联组成。泵的零部件均由不锈钢材质精密制造，采用混流式或离心式单吸多级泵体结构，带内置单向阀和吸入滤网；叶轮由统一的键固定在泵轴上，并配备泵轴保护轴套。潜水电机采用水润滑轴承，上端配备甩砂器和骨架油封，防止泥砂进入电机。该系列产品具有结构紧凑，运行安全可靠、使用寿命长等特点。
主要用途
★深井提水
★城市、工矿企业给排水
★农业排灌、园林喷灌
★地热开发利用，供暖系统
★（矿山、有腐蚀性液体）、海水、化工企业、市政供水，池塘、养鱼池、水塔、深井提水及高楼送水、喷泉、生活供水
应用条件
★泵送介质：类似于清水，固体含量比重不大于0.02%的腐蚀性液体
★介质温度：普通型泵40℃，热水型泵高120℃
★介质PH值：3至10
★电源要求：频率为50Hz，额定电压380V的三相交流电。
技术参数
适用井径：150~350mm 功率: 3~250kW
配套设备、材料
1、主机：不锈钢潜水泵和潜不锈钢水电机。
2、管路：输水管、弯管、橡胶垫、安装夹板等。
3、电缆：电缆和电缆接头材料。
4、起动柜及和保护装置。
5、井口
6、除砂器

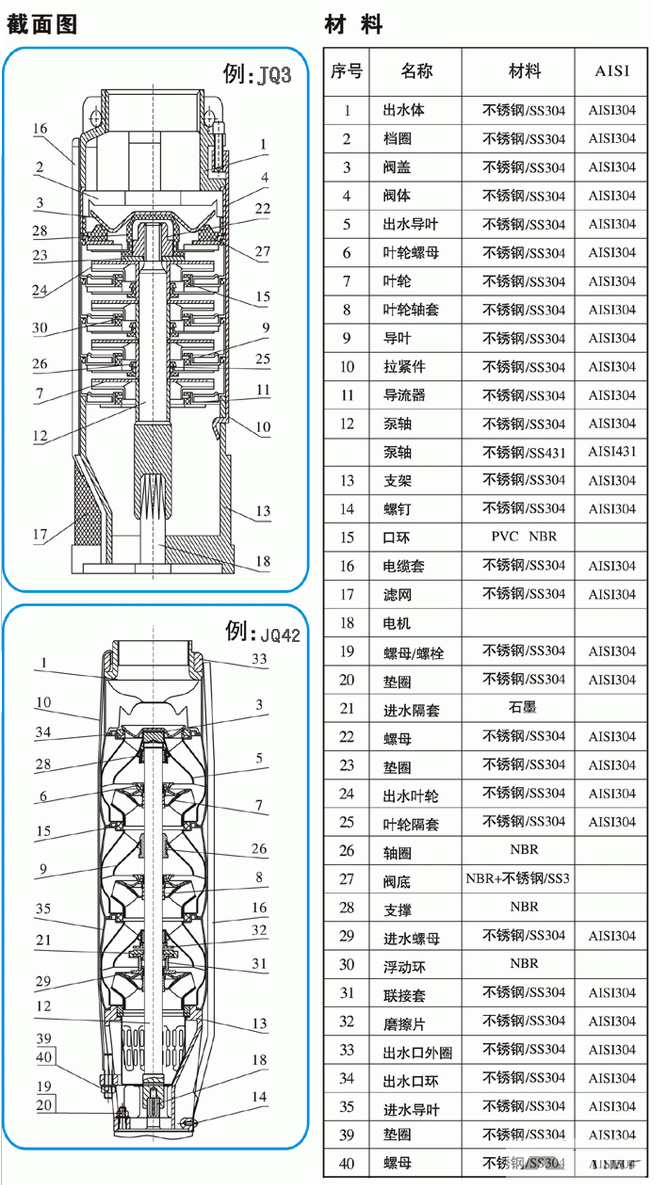

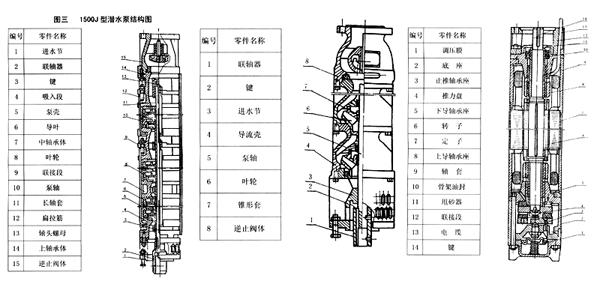

QJ不锈钢深井泵结构图：
