WFB不锈钢碳钢增强聚丙烯316不锈钢防爆自控自吸泵结构图
时间：2014/4/24 来源：浙江扬子江泵业有限公司
一、概述：
WFB系列无密封自控自吸泵是引进国外先进技术二次开发的新型产品。适用于含固体颗粒的液体、含油污水及不易产生泡沫的各种液体的输送，实现“一次引流，终身自吸”，根据输送介质不同，可采用不锈钢、增强聚丙烯、碳钢、铸铁等多种材料制造。广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿等行业。
二、特点：
1、采用液体动力密封形式，消除了传统水泵的填料密封、机械密封易磨损、易渗漏的缺点，彻底杜绝了“跑、冒、滴、漏”现象，是替代各种潜水泵、潜污泵、液下泵的理想设备。
2、运行过程中密封无磨擦、无磨损，使用寿命是立式液下泵、潜水泵10倍以上。
3、引用真空泵抽气原理，开机后，抽吸掉泵进口管路中的空气，达到自吸目的，占地面积小，安装使用方便。
4、进口管路可安装空气自控电磁阀，关机后自动消除泵内液体衡吸，实现“一次灌液，终身自吸”。
5、效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定，免去了长轴液下泵运输，安装、维修等困难。
6、具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。
三、关于配套电机功率的说明：
为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等级，本说明中配套的电机功率，是根据A级等级匹配的。您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。
A级工况条件是：连续运行，吸程、流量、扬程三项性能均需达标（选定型号的规定标准）；
B级工况条件是：连续运行，三项性能只需两项达标；
C级工况条件是：间隔运行，三项性能只需一项达标；
四、型号意义：
|

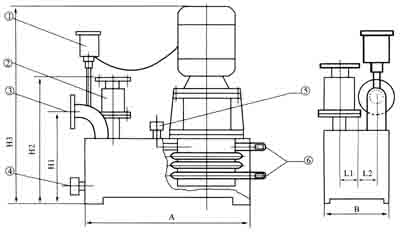

6型泵示意图(长方型)
①电动空气控制阀 ②出液口(带逆止阀，本单位供) ③吸液口 ④放空口 ⑤加液口 ⑥热源进出
|
|

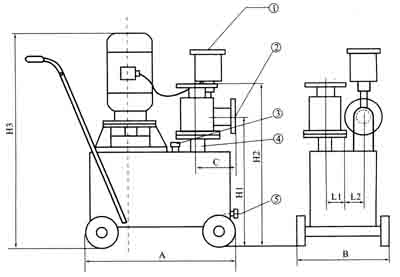

5型泵示意图(推车型)
①电动空气控制阀 ②吸液口 ③加液口 ④出液口(带逆止阀，本单位供) ⑤放空口
|

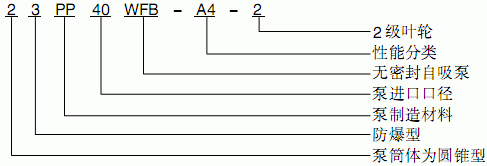

2、型号意义举例：
3、完整的型号书写方式。假设水泵的要求是：造型为推车移动型，材质为不锈钢，吸液口径为40mm,性能分类为A4。这台水泵的完整型号为“5BXG40WFB-A4-2”。
假设水泵的要求是：造型为长方形防爆型，其它要求同上，这台水泵的完整型号为“1.3BXG40WFB-A4-2”。

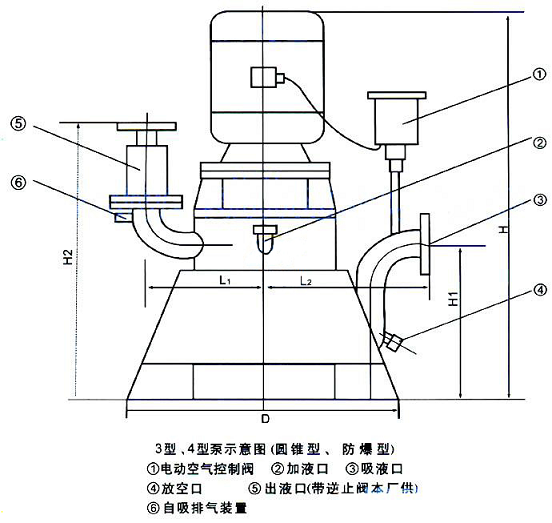

假设水泵的要求是：造型为圆锥型防爆型，其它要求同上，这台水泵的完整型号为“2.4BXG40WFB-A4-2”。
4、法兰采用中华人民共和国机械部标准制造。标准代号JB81-59;GB9115.3-88。非金属材质水泵的法兰压力0.6MPa；金属材质水泵的法兰压力1.0MPa。本厂水泵出厂时，进出液口各配一只反法兰。
无密封自控自吸泵双级泵体结构概述：
无密封自控自吸泵有单级泵体和双级泵体两种形式。对扬程高于50米，采用多级泵体，多级叶轮设计。提高水泵效率，保证满足客户要求。
无密封自控自吸泵转子跟电机联接有两种形式。一种水泵转子部分直接跟电机相连，一种水泵转子通过联轴器形式跟电机相连。采用联轴器联接，便于水泵拆卸和维修保养。
无密封自控自吸泵有单级泵体和双级泵体两种形式。对扬程高于50米，采用多级泵体，多级叶轮设计。提高水泵效率，保证满足客户要求。
无密封自控自吸泵转子跟电机联接有两种形式。一种水泵转子部分直接跟电机相连，一种水泵转子通过联轴器形式跟电机相连。采用联轴器联接，便于水泵拆卸和维修保养。
|

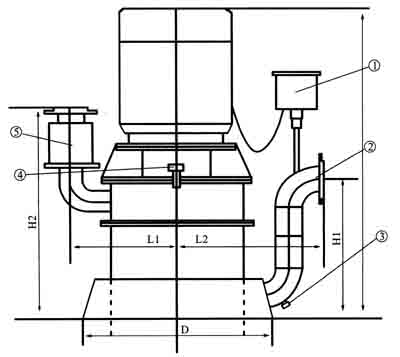

7型泵(多级型)示意图
①电动空气控制阀 ②吸液口 ③放空口 ④加液口 ⑤出液口(带逆止阀，本单位供)
|
