DBY-50-65-80-100摆线式流体部位内衬氟防爆电动隔膜泵外型尺寸图

时间：2014/3/6 来源：浙江扬子江泵业有限公司

一、产品概述:

新研制开发的DBY-50-65摆线式流体部位内衬氟防爆电动隔膜泵，采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。

二、主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。．
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

三、技术参数：
流量：0-20m3/h；
扬程：30m；
功率：0.37-4kw；
转速：1450r/min；
口径：10-100mm；
温度：-15-+150℃；
自吸高度：5-7m。

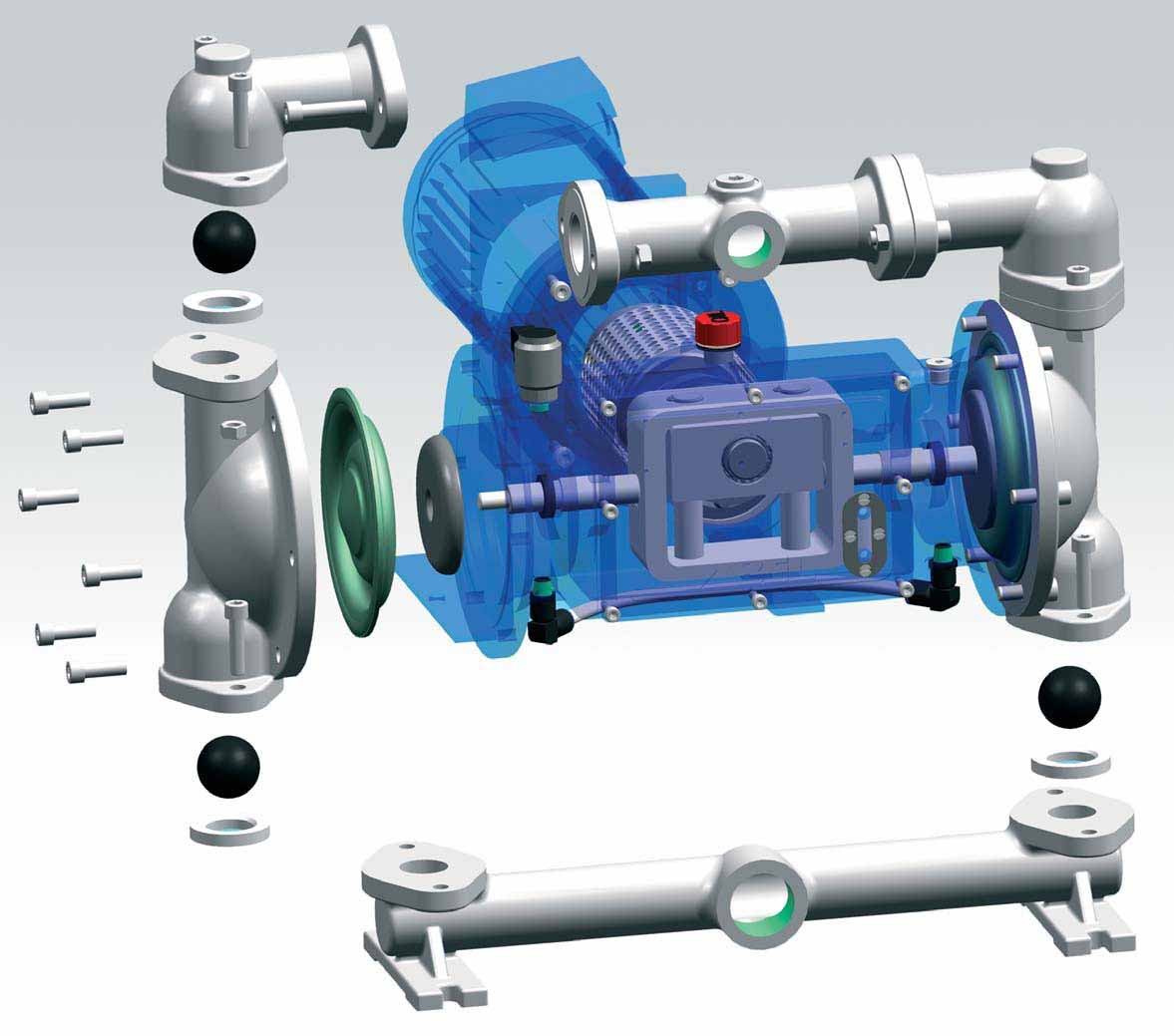

四、内部结构图

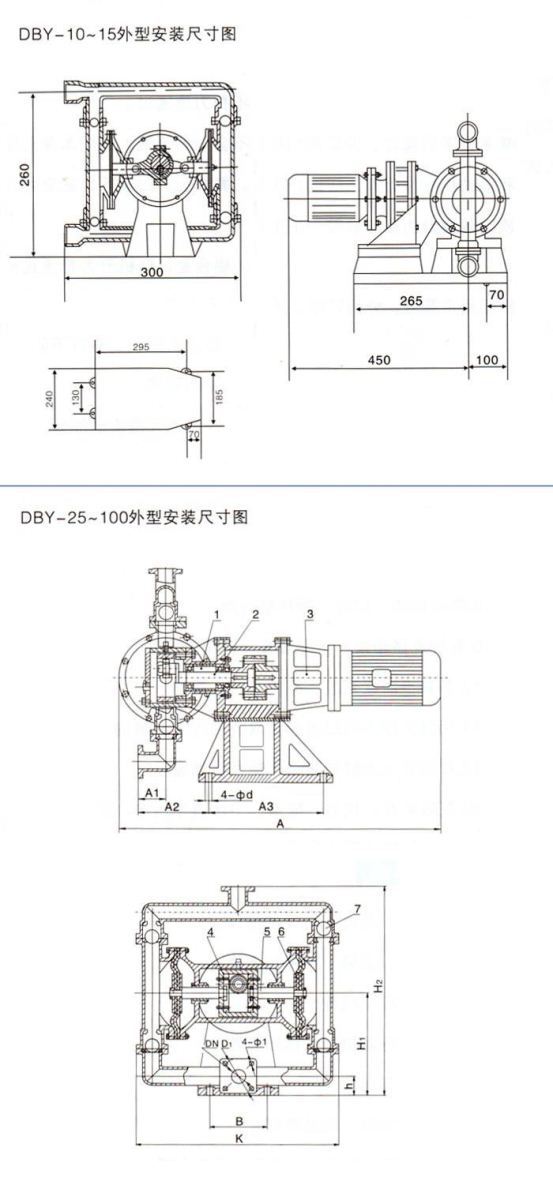

五、尺寸图

型号	A	A1	A2	A3	B	K	DN	D1	ф1	фd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980
