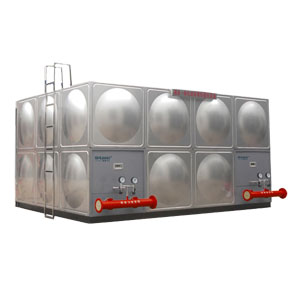

箱式叠压泵一体化消防增压稳压设备工作原理

时间：2013/12/4 来源：浙江扬子江泵业有限公司

箱式叠压给水设备工作原理

当公共供水管网≤0.2Mpa时(可自由设备定0.2—0.4Mpa)无负压装置关闭，无负压进水装置打开，由水箱供水，反之当公共供水管网压力≥0.2Mpa时，延时10分钟(时间可调整)无负压装置打开，无负压进水装置关闭，由公共供水管网供水。无负压水箱内存储的水，通过智能控制，每6小时循环一次，确保水质新鲜、纯净。
无负压水箱内的变频泵以一定的转速运行，利用自来水原有的压力实现叠加，能确保用户所需的压力和压力恒定。无负压水箱变频泵的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压，在无负压装置起停的同时，无负压进水装置会做出与无负装置相反的动作。
自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开，由水箱供水。当水箱液位低至一定程度时，无负压进水装置自动关闭，设备备自动停机，复电时自动投入运行。
箱式叠压给水设备技术创新点
1、箱式叠压给水设备是将自来水管道供水系统中使用的水箱和水泵等联为一体，使水泵、控制柜、无负压装置等设备备置于水箱中，通过水箱隔板使设备备与水箱中的水隔离。由于水泵放置在水箱内（使用专用低噪音屏蔽泵）大大减少了设备备的噪音。
2、变频泵进水口与无负压装置和无负压时水装置连接。压力充足时，无负压装置自动开启，直接由市政管网供水，经过加压泵实现叠加增压给用户供水。当无负城市装置探测到市政管网压力下降时，无负压进水装置立即启动，无负压装置关闭。此时用户管道直接由加压泵从水箱内抽水补压，确保用户管道的压力充足。
3、水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力，此措施一可以避开高峰用水，起调峰作用，二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护作用。
4、箱式叠压给水设备是非常理想的一种节能供水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设备计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式供水设备，可彻底免除水质的二次污染。
5、生活供水设备备亦用于改造原有老式泵房设备备，改造后同样可以达到高效节能、自动恒压供水的目的。
箱式叠压给水设备分类
1）、按结构形式可分为室内整体式、室内分体式、室外整体式
室内整体：水泵机组与稳流罐采用整体基础，安装方便。
室内分体：水泵机组与稳流罐分别采用独立基础，可根据场地条件灵活布置。
室外整体：水泵机组与控制系统设备置在保护箱内，多用于室外小型工程。
2）、按工作水泵数量可分为单台、多台
单台：采用两台同型号水泵交替运行，一用一备，适用于用水量变化不大的场合。
多台：两台以上水泵并联运行，调度较灵活，适用于用水量变化较大的场合。
3）、按水泵机组工作频率可分为工频、变频
工频：水泵机组恒速运行，适用于供水管网水压和用户水量变化均不大的场合。
变频（恒压供水或变压供水）：水泵机组调速运行，能够较好地适应供水管网水压和用户水量的变化。
4）、按控制技术可分为PLC控制、微机控制、智能控制
PLC控制：PLC是可编程序控制器的简称箱式叠压给水设备，具有可靠性高，稳定性好，编程简单，使用维修方便，价格相对便宜等优点。
微机控制：功能更多、控制更灵活。
智能控制：应用了遗传算法、人工神经网络等现代优化计算方法，可实现优化调度。
箱式叠压给水设备技术参数
流量范围：0—600 m3/h
压力范围：0—2.0MPa
控制水泵单台电机功率：≤180KW
压力调节精度：≤0.01MP
环境温度：0～+40℃
相对湿度：90%以下(电控部分)
电源：380V×(1+10%)50Hz+2Hz
箱式叠压给水设备的主要控制参数
箱式叠压给水设备选用的主要控制参数为设备备的流量、扬程、水泵功率等性能参数，同时还应考虑变频柜的规格、外形尺寸、控制方式、电源适应性、卫生要求等。
箱式叠压给水设备的定义
1、箱式叠压给水设备是在利用压力或流量传感器反馈恒定的情况下，由变频器控制电机不断改变水泵转速，从而不断改变水泵的流量来适应用户用水量需求的装置。
2、采用较多的有可控硅串级调速，液力耦合调速、电磁调速和变频调速等技术。
箱式叠压给水设备主要功能
1、全自动完成多台水泵机组软启动，变频到工频运行以及停止的全部操作过程
2、根据用水量的变化，变成多台泵组的启动和停止。
3、有压力设备定值和实际压力值的LED显示功能。
4、有LED频率指示，变频异常指示，电机故障工况显示。
5、保护功能：具有欠压保护、过压保护、过载保护、短路保护、失速防止、烧损防止等功能。
箱式叠压给水设备特点
1、经济效益显著：使用该设备备，可不建造水塔、不设备楼顶水箱，既减少工程的施工周期，又解决了工程造价费用高的缺点，还克服了气压波动大，水泵启动频繁等不足之处。
2、设备计严谨：该设备备采用水泵变频恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。
3、运行可靠：该设备备采用变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。并且性能良好、控制方式灵活、抗干扰能力强。
4、高效节能：该设备备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35%。
5、操作简单：该设备备采用全自动控制，PID调节，键盘操作，人机界面（文本、数字）显示。操作人员只需转换电控柜开关，就可以实现用户所需工况，实现全自动无人值守。
6、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。
7、占地少安装方便：整套设备备只有一组供水控制柜和水泵机组，安装非常简单方便。
8、延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
箱式叠压给水设备使用要求：
1、无负压箱式泵站，智能化给水泵站使用前手盘水泵转子，应无摩擦、卡滞现象；
2、用500V低压插表检测电机绝缘，应为0.5MΩ以上；
3、远传压力表插座1、2、3（黄、蓝、红）分别接端子1、2、3。或用万用表测远传压力表的电阻值，电阻值大的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。好用万用表检测一下，否则接错线将烧坏表；
4、远传压力表应安装至用户管网上，出口止回阀后的总管上；
5、控制仪表及线路无损坏；
6、变频柜送电后，严禁先动变频器参数；
7、打开水泵排气阀，排除气体；
8、本系统第一次启动或维护、维修后，起动时应打开进水阀，关闭出口阀门；检查系统各处是否有泻漏。如有应将泻漏排除后再进行启动；
9、首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动起动每台泵，如为反转同样对调水泵电机线；
10、手动逐台启停水泵，检查水泵运转无异常现象；
11、无异常后将设备备处于自动控制状态。
箱式叠压给水设备适用范围
（1）适用地域范围：适用于城市管网压力较充足的地区加压给水；
（2）适用工程类型：工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站；
（3）适用工程部位：给水二次加压系统；
（4）其它适用范围：新建、改建、扩建住宅楼，办公楼、宾馆、饭店等公共建筑生活用水；
（5）使用单位类型：设备计单位、施工单位、监理单位。
箱式叠压给水设备型号技术参数

序号	设备型号	额定压力 Mpa	推荐泵站尺寸	水泵		参考户数	变频柜型号
序号	设备型号	额定压力 Mpa	长宽高（米）	型号	功率*台数
1	HZXB6-6-	0.32	32.52	CDL8-4	1.5*2	40-70	HZK1-2-1.5
2		0.46		CDL8-5	2.2*2		HZK1-2-2.2
3		0.62		CDL8-6	2.2*2		HZK1-2-2.2
4		0.78		CDL8-8	3.0*2		HZK1-2-3.0
5		0.93		CDL8-10	4.0*2		HZK1-2-4.0
6		1.09		CDL8-12	4.0*2		HZK1-2-4.0
7		1.24		CDL8-14	5.5*2		HZK1-2-5.5
8		1.40		CDL8-16	5.5*2		HZK1-2-5.5
9		1.55		CDL8-18	7.5*2		HZK1-2-7.5
10	HLXB8-8-	0.30	422	CDL8-4	1.5*2	71-90	HZK1-2-1.5
11		0.45		CDL8-5	2.2*2		HZK1-2-2.2
12		0.60		CDL8-6	2.2*2		HZK1-2-2.2
13		0.75		CDL8-8	3.0*2		HZK1-2-3.0
14		0.90		CDL8-10	4.0*2		HZK1-2-4.0
15		1.05		CDL8-12	4.0*2		HZK1-2-4.0
16		1.20		CDL8-14	5.5*2		HZK1-2-5.5
17		1.35		CDL8-16	5.5*2		HZK1-2-5.5
18		1.50		CDL8-18	7.5*2		HZK1-2-7.5
19	HLXB12-12-	0.30	4.52.52	CDL12-3	2.2*2	91-130	HZK1-2-2.2
20		0.45		CDL12-4	3.0*2		HZK1-2-3.0
21		0.60		CDL12-5	3.0*2		HZK1-2-3.0
22		0.75		CDL12-6	4.0*2		HZK1-2-4.0
23		0.90		CDL12-7	5.5*2		HZK1-2-5.5
24		1..05		CDL12-8	5.5*2		HZK1-2-5.5
25		1.02		CDL12-9	5.5*2		HZK1-2-5.5
26		1.35		CDL12-10	7.5*2		HZK1-2-7.5
27		1.50		CDL12-12	7.5*2		HZK1-2-7.5
28	HLXB18-18-	0.30	532	CDL16-3	3.0*2	131-190	HZK1-2-3.0
29		0.45		CDL16-4	4.0*2		HZK1-2-4.0
30		0.6		CDL16-5	5.5*2		HZK1-2-5.5
31		0.75		CDL16-6	5.5*2		HZK1-2-5.5
32	HZXB18-18-	0.90	532	CDL16-7	7.5*2	131-190	HZK1-2-7.5
33		1.05		CDL16-8	7.5*2		HZK1-2-7.5
34		1.20		CDL16-10	11*2		HZK1-2-11
35		1.35		CDL16-12	11*2		HZK1-2-11
36		1.50		CDL16-14	15*2		HZK1-2-15
37	HZXB22-22-	0.30	452	CDL20-3	4.0*2	191-250	HZK1-2-4.0
38		0.45		CDL20-4	5.5*2		HZK1-2-5.5
39		0.55		CDL20-5	5.5*2		HZK1-2-5.5
40		0.70		CDL20-6	7.5*2		HZK1-2-7.5
41		0.84		CDL20-7	7.5*2		HZK1-2-7.5
42		0.98		CDL20-8	11*2		HZK1-2-11
43		1.12		CDL20-10	11*2		HZK1-2-11
44		1.26		CDL20-12	15*2		HZK1-2-15
45		1.40		CDL20-14	15*2		HZK1-2-15
46	HLXB36-36-	0.30	64.52	CDL16-3	3.0*2	251-370	HZK1-2-3.0
47		0.45		CDL16-4	4.0*2		HZK1-2-4.0
48		0.60		CDL16-5	5.5*2		HZK1-2-5.5
49		0.75		CDL16-6	5.5*2		HZK1-2-5.5
50		0.90		CDL16-7	7.5*2		HZK1-2-7.5
51		1.05		CDL16-8	7.5*2		HZK1-2-7.5
52		1.20		CDL16-10	11*2		HZK1-2-11
53		1.35		CDL16-12	11*2		HZK1-2-11
54		1.50		CDL16-14	15*2		HZK1-2-15
55	HLXB-44-44-	0.28	74.52	CDL20-3	4.0*2	371-450	HZK1-2-4.0
56		0.42		CDL20-4	5.5*2		HZK1-2-5.5
57		0.56		CDL20-5	5.5*2		HZK1-2-5.5
58		0.70		CDL20-6	7.5*2		HZK1-2-7.5
59		0.84		CDL20-7	7.5*2		HZK1-2-7.5
60		0.98		CDL20-8	11*2		HZK1-2-11
61		1.12		CDL20-10	11*2		HZK1-2-11
62		1.26		CDL20-12	15*2		HZK1-2-15
63		1.40		CDL20-14	15*2		HZK1-2-15
