内混式自吸泵和外混式自吸泵结构图

小编在分享内混式自吸泵和外混式自吸泵结构图之前，再次重申下关于自吸泵启动是否需要引水的问题。

普通离心泵和混流泵，在启动前必须向泵内灌水或用辅助真空泵，自吸装置等抽气引水。而自吸泵则不同，在第一次灌水后，下次启动下不需要灌水或只灌极少量的水，因而适用于起，停频繁的流动性作业。

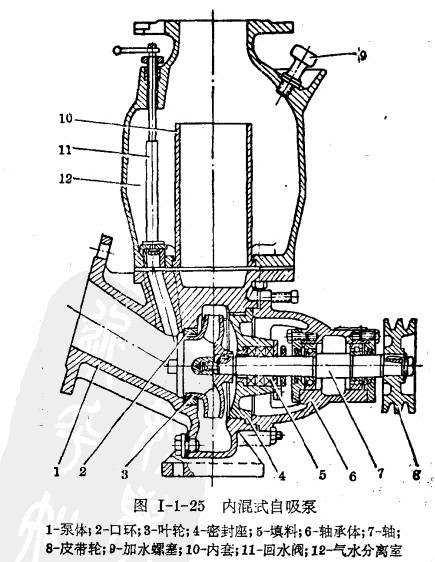

内混式自吸泵如图所示，吸水室是向上倾斜的，可使泵内保持一定量的存水，泵出口处有气水分离室，具有较大的过水面积，以造成气水分离。在吸水室上方，开有回流孔与气水分离室相通，形成循环水的通道。回流孔处装有手动回流阀，自吸过程中打开，待正常出水后关闭。其他结构与悬架式泵相通。

气水混合过程是在叶轮进口及叶轮内部进行的，故称为内混式自吸泵。

外混式自吸泵气水混合过程是在叶轮外缘及叶轮外部进行的。

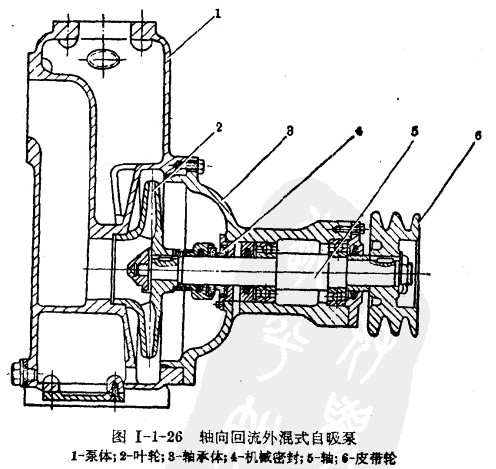

该图为轴向回流式结构，相当于单蜗壳离心泵加一储水室，储水室有回流孔与蜗壳相通，水从轴向回流入叶轮外缘及外部。

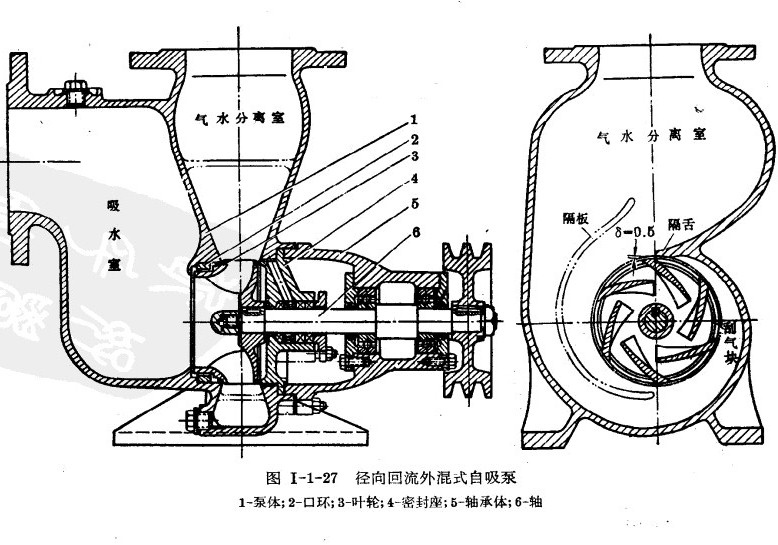

该图为径向回流式结构，蜗壳是双层的，相当于过水断面较大的单蜗壳压水室内加一块曲率与其相似的隔板，把它分为内外两个蜗形流到，泵体上不过水断面变大，为气水分离室，水从径向回流入叶轮外缘及外部。
