SFBX不锈钢耐腐蚀自吸泵结构安装尺寸图

时间：2013/11/5 来源：浙江扬子江泵业有限公司

SFB和SFBX系列不锈钢耐腐蚀自吸泵是我公司自行研制的不锈钢耐腐蚀离心泵，两面三刀系列泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联系和带轴承托架式两种，所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封，由于我厂产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀性能可靠，使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。
【SFBX型不锈钢耐腐蚀自吸泵,自吸式污水泵】主要用途：

SFB和SFBX系列不锈钢耐腐蚀离心泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式)，含或不含）有细小软颗粒或纤维质，带腐蚀性或有卫生要求的液体，SFBX系列不锈钢耐腐蚀自吸泵还具有自吸性能，两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

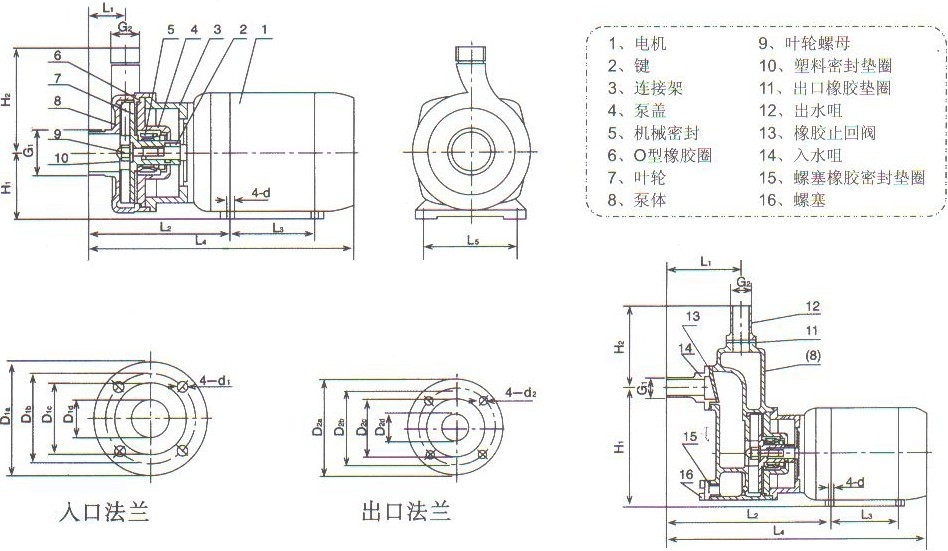

【SFBX型不锈钢耐腐蚀自吸泵,自吸式污水泵】安装尺寸图：

型号/尺寸	外形及安装尺寸
型号/尺寸	L1	L2	L3	L4	L5	H1	H2	G1	G2	d	d1	D1a	D1b	D1c	D1d	d2	D2a	D2b	D2c	D2d
25SFB-8	34	128	80	308	100	63	88	G1°	G3/4°	8	14	100	75	60	25	11	90	65	50	20
40SFB-13	41	151	90	331	112	71	110	G3/4°	G1°	7	14	130	100	80	40	11	100	75	60	25
50SFB-18	60	195	100	399	140	90	123			10	14	140	110	90	50	14	130	100	80	40
50SFB-22	72	216	125	445	140	90	130			10	14	140	110	90	50	14	130	100	80	40
50SFB-25	72	216	140	473	160	100	130			12	14	140	110	90	50	14	130	100	80	40
25SFBX-8	95	204	80	384	100	133	109	27	27	8
25SFBX-13	99	227	90	407	112	161	108	27	27	7
40SFBX-18	107	260	100	464	140	193	122	38	38	10
50SFBX-22	118	283	140	540	160	220	133	50	50	10
