CQB氟塑料合金磁力泵
一、概述：
  别名（衬氟磁力泵、氟合金磁力泵、卧式耐酸磁力泵、卧式耐酸磁力泵）
　CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。
    CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。
二、工作原理
   磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
三、产品特点
    CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。
四、泵的轴封
    CQB氟塑料磁力泵大的优势就是采用内外磁力间接驱动，完全取消了传统离心式泵的轴封，内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离，从而真正达到了零泄漏输送，对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心，真正避免了使用过程中的维护工作。
五、用途
   本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。
六、使用温度-50℃～120℃  (超过120°度时部分主件需选材)

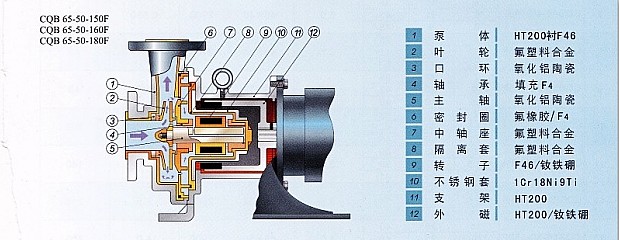

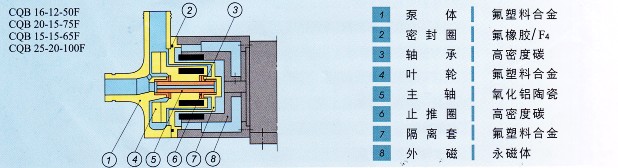

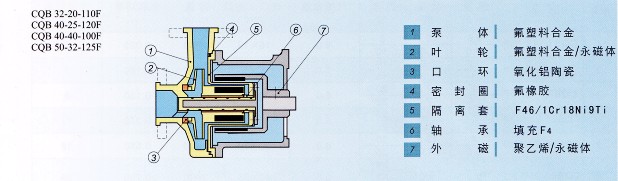

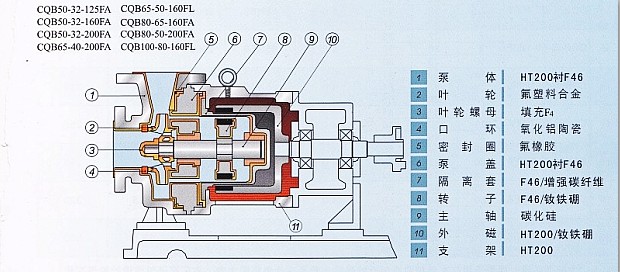

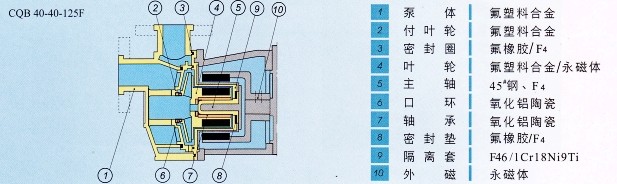

 七、结构与材料

IMD氟塑料合金磁力泵
一、概述：
   IMD泵属大功率高扬程氟塑料磁力驱动泵，泵的外型及安装尺寸均按ISO国际标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便，主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流损耗，可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无解触驱动，内外磁体间用隔离套完全隔离，使泵腔处于完全封闭状态，从而完全杜绝了滴漏现象，绝不污染使用场地，特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD系列磁力泵卓越的性能、低廉的价格，已在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的第一选择对象。
二、优势：
   该泵大的优势为可耐高温度，可输送比重大于1.9T/m3的高浓度强腐蚀性介质，超过任意一种耐腐蚀磁力泵的输送介质范围。
三、设计特点：
    IMD系列氟塑料磁力驱动泵在CQB磁力泵的设计基础上，进一步加强了对泵体结构的改良，采用后拉式结构，一人便可轻松进行内部日常检修和零件更换，无需拆卸管道，其巧妙的结构原理及稳定的工作性能已达到世界同类产品先进水平。
   取消了轴封、利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
四、用途：
    IMD磁力泵广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别适合输送大比重、高浓度、易漏、易燃、易爆的液体。
五、操作原理：
   驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。
六、泵体结构：
   泵接触液体部分是氟塑料，但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD系列磁力泵为电机直联式，由中间支架支撑，安装拆卸方便，结构紧凑、安全节能。

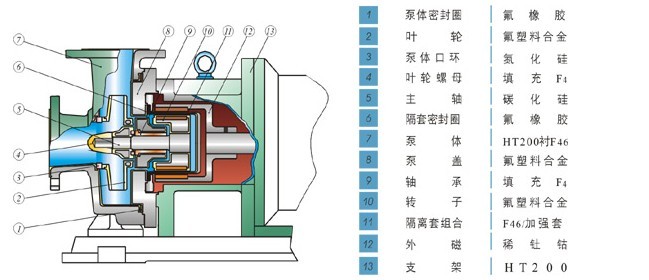

七、结构材料：
