水力喷射器进出口法兰尺寸及配套多级离心泵型号选择

时间：2013/6/8 来源：浙江扬子江泵业有限公司

水力喷射器产品概述

W－系列水力喷射器是一种具有抽真空、冷凝、排水等三种有效功能的机械装置。它是利用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出。聚合在一个焦点上，由于喷射水流速度较高，于是周围形成负压使器室内产生真空，另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水,小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射的水流相互摩擦，混合与挤压，通过扩压管被排除，使室内形成更高的真空。

水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水，真空蒸发，真空过滤，真空结晶,干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较小，品种亦不齐全，为此，我单位近年来不断改进设计，采用多喷咀与汽环（导向盘）等结构，以及用多级泵进水，低位安装，完善与提高了其工作性能，因此具有一定的先进性，是真空冷凝设备的一种革新，深受各地用户单位的欢迎。

水力喷射器性能参数表

型号	蒸发量	真空度毫米泵柱	喷嘴	扬程	流量	配套多级离心泵
型号	立升/小时	Mpa	只	米	立方	配套多级离心泵
W100	100	680-720	3	45	18	50D8*5
W200	200	680-720	3	45	18	50D8*5
W300	300	680-720	3	45	18	50D8*5
W400	400	680-720	4	45	18	50D8*6
W500	500	680-720	4	45	32	80D-12*4
W600	600	680-720	7	45	32	80D-12*4
W700	700	680-720	7	45	32	80D-12*4
W800	800	680-720	7	45	32	80D-12*5
W900	900	680-720	6	50	32	80D-12*5
W1000	1000	680-720	6	50	32	80D-12*5
W1200	1200	680-680	6	50	32	80D-12*6
W1500	1500	680-680	7	50	108	125D-25*2
W1800	1800	680-680	7	50	108	125D-25*2
W2000	2000	680-680	7	50	108	125D-25*2
W2500	2500	680-680	7	50	108	125D-25*3
W3000	3000	680-680	12	50	108	125D-25*4

配套D型多级离心泵产品概述：

　　D型泵系单吸多级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。本泵扬程为19－245.7m，流量为18至162m3/h。液体的高温度不超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

D型泵系单吸多级分段式离心泵型号意义：

例如：80D12*5
　　　80-吸入口直径(mm)
　　　D-单吸多级分段式离心泵
　　　12-单级扬程(m)
　　　5-叶轮的数量

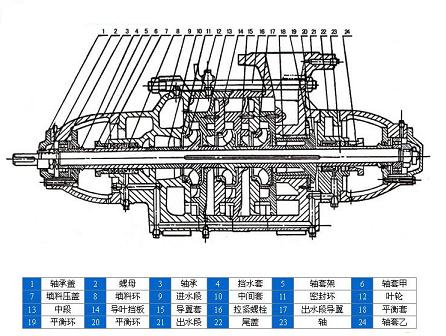

三、D型泵系单吸多级分段式离心泵结构图

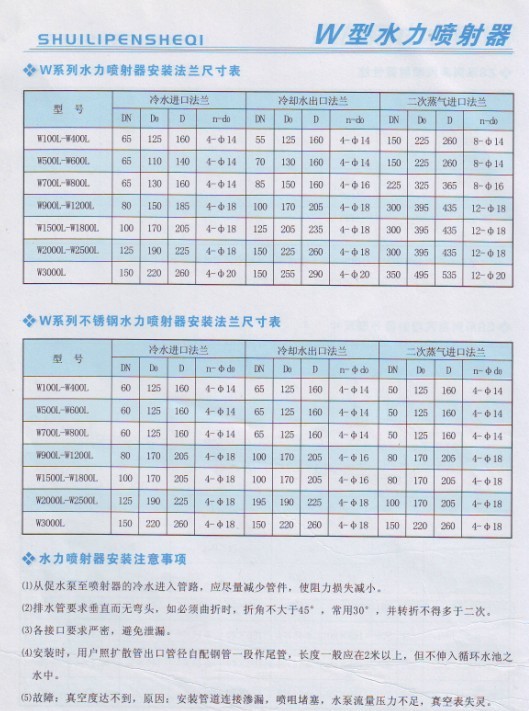

水力喷射器进出口法兰尺寸

感谢您访问我们扬子江泵业的网站www.yzj.cc，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。
