不锈钢防爆直联旋涡泵

时间：2013/5/28 来源：浙江扬子江泵业有限公司

W旋涡泵产品概述
1、W型旋涡泵用于输送温度从-20℃～+80℃，粘度不大于5。E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。
扬程范围：从15米至132米
流量范围：从0.36米3／时至16.9米3／时
2、W型旋涡泵共有十种型号：具体为20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆为单级悬臂式旋涡泵
3、W型旋涡泵过流部件的材料为HT20-40，铝铸铁和1Cr18Ni9Ti或Cr18Ni12M02Ti四种。(分别用材料代号H、J、B和M表示)
4、W型旋涡泵的密封形式有软填料密封和单端面机械密封。除WB和WM型泵用单端面机械密封外泵出厂时一律装软填料密封。如用户需要其它型式的轴封要在订货时说明。
5、W型旋涡泵的旋转方向：由泵往电机方向看为逆时针方向旋转。

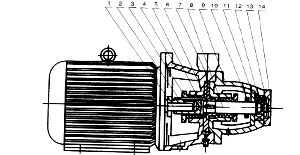

【1W型单级旋涡泵】结构图：

1	电机轴	8	泵轴
2	键	9	泵架
3	填料压盖	10	挡水圈
4	泵体	11	轴承盖乙
5	填料	12	轴承
6	键	13	螺母
7	叶轮	14	轴承盖甲

泵体4与电机法兰连接，泵轴8装在电机轴头上是动配合，键2在键槽内可自由滑动。
叶轮7与泵轴8也是动配合，运转时能自动调整叶轮二面的间隙。泵装好后旋转泵轴转动应轻松，不可有轻重现象，叶轮在泵内转动应无摩擦噪音。叶轮与泵体泵盖之间的间隙应在0.10~0.20毫米范围内，并可用纸垫调整。

WB型旋涡泵是一种小流量(小0.36m3/h)高扬程(高180m)化工泵,用于输送温度从-20℃-+250℃,粘度不大于5°E,腐蚀性和无腐蚀性(视材料不同)的不含固体颗粒的液体。主要特点是工作压力高和用于具有腐蚀性的有机溶剂。
WB型旋涡泵目前市场同类产品一般机封为外装(内装)式大弹簧或波纹管机械密封，这两种机封前者结构中使用的氟橡胶圈耐腐蚀性能较差，后者当工作压力高时机封容易打滑，使用情况很不理想。
为了避免以上几个方面的泵结构（机封安装形式上）的缺陷，我厂研制成功了MS系列内装式自冷却碳化硅机械密封，密封结构为波纹管外加大弹簧,并把泵结构进行了改制（附机械密封结构图），装配方法:首先装配托架总成和泵轴,把密封动环-2用止推螺钉固定在泵轴上,把静环-4安装在密封座-3上,然后装配泵体-1,再把带有静环的密封座用螺钉连结到泵体。该密封形式具有结构紧凑，安全性能好，耐压高，使用寿命长等优点，如果有不可避免的脱液情况，还可根据用户要求在密封端盖部位加水冷却装置，加冷却水后允许用户使用温度可以高达250℃,改制后的产品经投放市场近三年,用户使用情况反映一直很好，该产品的使用寿命是同类产品的3-5倍，使用期间基本不需维修。既提高了生产效率，又杜绝了化工企业生产环节中的“跑”、“冒”、“滴”、“漏”现象，是一种新型节能环保产品。

性能参数：

泵型号 Pump Type	流量		扬程 Head (m)	转速 Speed (r/min)	功率 Power(N)		效率 Eff (％)	允许吸上真空高度 A.S.L (m)	叶轮直径Impeller Dia (mm)
泵型号 Pump Type	米 3 /时m 3 /h	升/秒 L/s	扬程 Head (m)	转速 Speed (r/min)	轴功率千瓦 Input power (KW)	电机功率千瓦 Motor power (KW)	效率 Eff (％)	允许吸上真空高度 A.S.L (m)	叶轮直径Impeller Dia (mm)
20W-20	0.36	0.1	28	2900	0.196	0.75	14	7	65
	0.72	0.2	20		0.178		22	6.5
	0.9	0.25	15		0.175		21	6
25W-25	0.7	0.22	40	2900	0.507	0.75	17	6.5	75
	1.44	0.4	25		0.378		26	6
	1.8	0.5	18		0.353		25	5.5
32W-30	1.73	0.48	52	2900	1.066	1.5	23	6.5	85
	2.88	0.8	30		0.735		32	6
	3.6	1	20		0.632		31	5.5
40W-40	3.6	1	60	2900	2.36	3 4	25	6	95
	5.4	1.5	40		1.73		34	5
	6.48	1.8	26		1.35		34	4
50W-45	6.12	1.7	66	2900	4.23	5.5	26	5	105
	9	2.5	45		3.06		36	4
	10.8	3	28		2.35		35	3
65W-50	10.1	2.8	84	2900	7.97	7.5 11	29	4.5	110
	14.4	4	50		5.03		39	3.5
	16.9	4.7	30		3.74		37	2.5
20W-65	0.36	0.1	80	2900	1.12	2.2	7	6.5	105
	0.72	0.2	65		0.85		15	6
	0.9	0.25	50		0.816		15	5.5
25W-70	0.792	0.22	110	2900	1.826	2.2	13	6	115
	1.44	0.4	70		1.25		22	5.5
	1.8	0.5	52		1.11		23	5
32W-75	1.73	0.48	115	2900	2.36	3 4	23	5.5	115
	2.88	0.8	75		1.96		30	5
	3.6	1	53		1.73		30	4.5
40W-90	3.6	1	132	2900	5.627	7.5	23	4.5	125
	5.4	1.5	90		4.01		33	3.5
	6.48	1.8	63		3.37		33	2.5
