GDL防雨罩室外多级泵安装说明及安装注意事项

时间：2013/4/15 来源：浙江扬子江泵业有限公司

一 产品概述

GDL型立式多级离心泵系参照国外先进产品设计制造的。叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型，采用硬质合金机械密封及导轴承。具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点，是理想的更新换代产品。 GDL便拆式管道多级离心泵产品特点 1、泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。 2、泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。 3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。 4、泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。 6、高效节能，外形美观。 7、注50口径以上内件铸件成形。 GDL便拆式管道多级离心泵产品用途 GDL型系列泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

二 应用范围

GDL型立式多级管道离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。
GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。
三 产品型号与性能参数
例如：80GDL36-12X5
80-进出口直径（mm）
GDL- 立式多级管道离心泵
2-单级扬程（m）
36-设计点名义流量（m3/h)

GDL立式多级管道离心泵技术参数

型号
流量
（m3/h）
扬程
（m）
吸程
（m）
电机功率
（KW）
25GDL2-12×3
2
36
7.5
1.1
25GDL2-12×4
2
48
7.5
1.1
25GDL2-12×5
2
60
7.5
1.5
25GDL2-12×6
2
72
7.5
1.5
25GDL2-12×7
2
84
7.5
2.2
25GDL2-12×8
2
96
7.5
2.2
25GDL2-12×9
2
108
7.5
2.2
25GDL2-12×10
2
120
7.5
3
25GDL2-12×11
2
132
7.5
3
25GDL2-12×12
2
144
7.5
3
25GDL2-12×13
2
156
7.5
4
25GDL2-12×14
2
168
7.5
4
25GDL2-12×15
2
180
7.5
4
25GDL4-11×3
4
33
7.5
1.1
25GDL4-11×4
4
44
7.5
1.5
25GDL4-11×5
4
55
7.5
2.2
25GDL4-11×6
4
66
7.5
2.2
25GDL4-11×7
4
77
7.5
3
25GDL4-11×8
4
88
7.5
3
25GDL4-11×9
4
99
7.5
3
25GDL4-11×10
4
110
7.5
4
25GDL4-11×11
4
121
7.5
4
25GDL4-11×12
4
132
7.5
4
25GDL4-11×13
4
143
7.5
4
25GDL4-11×14
4
154
7.5
5.5
25GDL4-11×15
4
165
7.5
5.5
40GDL6-12×3
6
36
7.5
1.5
40GDL6-12×4
6
48
7.5
2.2
40GDL6-12×5
6
60
7.5
2.2
40GDL6-12×6
6
72
7.5
3
40GDL6-12×7
6
84
7.5
3
40GDL6-12×8
6
96
7.5
4
40GDL6-12×9
6
108
7.5
4
40GDL6-12×10
6
120
7.5
4
40GDL6-12×11
6
132
7.5
5.5
40GDL6-12×12
6
144
7.5
5.5
40GDL6-12×13
6
156
7.5
7.5
40GDL6-12×14
6
168
7.5
7.5
40GDL6-12×15
6
180
7.5
7.5
50GDL12-15×2
12
30
7
2.2
50GDL12-15×3
12
45
7
3
50GDL12-15×4
12
60
7
4
50GDL12-15×5
12
75
7
5.5
50GDL12-15×6
12
90
7
5.5
50GDL12-15×7
12
105
7
7.5
50GDL12-15×8
12
120
7
7.5
50GDL12-15×9
12
135
7
11
50GDL12-15×10
12
150
7
11
50GDL18-15×2
18
30
6
3
50GDL18-15×3
18
45
6
4
50GDL18-15×4
18
60
6
5.5
50GDL18-15×5
18
75
6
7.5
50GDL18-15×6
18
90
6
7.5
50GDL18-15×7
18
105
6
11
50GDL18-15×8
18
120
6
11
50GDL18-15×9
18
135
6
15
50GDL18-15×10
18
150
6
15
65GDL24-12×2
24
24
6
3
65GDL24-12×3
24
36
6
4
65GDL24-12×4
24
48
6
5.5
65GDL24-12×5
24
60
6
7.5
65GDL24-12×6
24
72
6
7.5
65GDL24-12×7
24
84
6
11
65GDL24-12×8
24
96
6
11
65GDL24-12×9
24
108
6
15
65GDL24-12×10
24
120
6
15
65GDL24-12×11
24
132
6
15
65GDL24-12×12
24
144
6
18.5
80GDL36-12×2
36
24
5.5
4
80GDL36-12×3
36
36
5.5
5.5
80GDL36-12×4
36
48
5.5
7.5
80GDL36-12×5
36
60
5.5
11
80GDL36-12×6
36
72
5.5
11
80GDL36-12×7
36
84
5.5
15
80GDL36-12×8
36
96
5.5
15
80GDL36-12×9
36
108
5.5
18.5
80GDL36-12×10
36
120
5.5
18.5
80GDL54-14×2
54
28
5
7.5
80GDL54-14×3
54
42
5
11
80GDL54-14×4
54
56
5
15
80GDL54-14×5
54
70
5
18.5
80GDL54-14×6
54
84
5
18.5
80GDL54-14×7
54
98
5
22
80GDL54-14×8
54
112
5
30
80GDL54-14×9
54
126
5
30
100GDL72-14×2
72
28
4.5
11
100GDL72-14×3
72
42
4.5
15
100GDL72-14×4
72
56
4.5
18.5
100GDL72-14×5
72
70
4.5
22
100GDL72-14×6
72
84
4.5
30
100GDL72-14×7
72
98
4.5
30
100GDL72-14×8
72
112
4.5
37
100GDL72-14×9
72
126
4.5
37
100GDL72-14×10
72
140
4.5
45

 GDL立式多级离心泵安装说明：

1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上，以免泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴、叶轮应无摩擦或卡死现象，否则应将泵拆开检查原因。
6、泵的安装方式分为硬性联接安装和柔性联接。

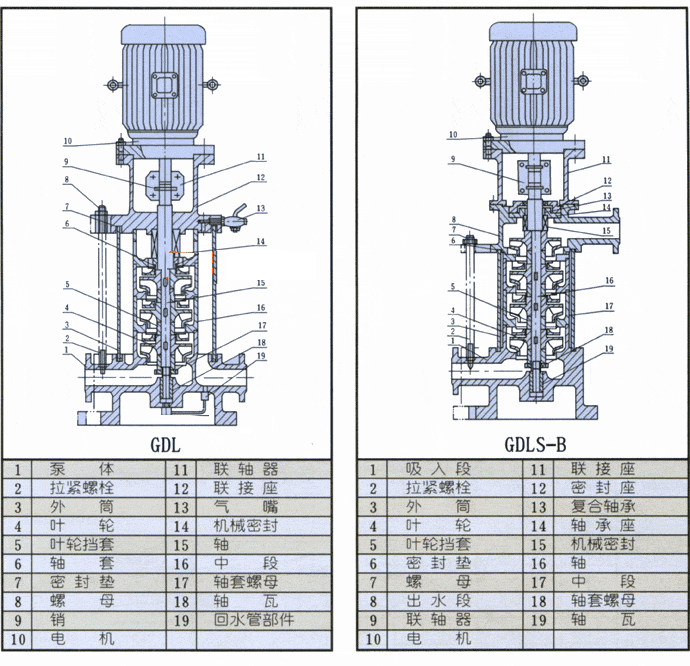

四 产品结构图

GDL系列立式多级管道泵安装8大注意事项：
1、安装时管路重量不应承受在泵上，否则易损坏水泵；
2、泵与电机是整体结构，出厂时已由公司校正，所以安装时无需调整，因此安装时十分方便；
3、安装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查防止其松动，以免水泵启动时发生剧烈振动而影响泵的性能。
4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物（如石块、铁砂等）以免水泵运行时损坏过流部件；
5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在佳工况下运行，增长水泵的使用寿命。
6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能。
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器。
8、安装管路前转动水泵的转子部件，应无摩擦声或卡死现象，否则应将泵拆开检查原因。
