YM109 系列合金对碳化硅石墨机械密封件安装尺寸
时间：2013/3/7 来源：浙江扬子江泵业有限公司
| 主要技术参数 一、范围：水、油、弱酸、弱碱、污水等介质。 二、温度：丁腈橡胶：-20℃∽100℃ 氟橡胶：-20℃∽180℃ 三、压力：≤1 MPa |
| YM109 系列合金对碳化硅石墨机械密封件安 装 尺 寸 |
|
型号 |
d | D | D1 | D2 | L | L1 | E | 备注 |
| 109-18 | 18 | 33 | 29 | 33 | 27 | 19.5 | 7.5 | 如果 长度 不够 安装 ，可 以加 垫。 |
| 109-20 | 20 | 35 | 33 | 38 | 29 | 21.5 | 7.5 | |
| 109-25 | 25 | 40 | 38 | 44 | 30.5 | 23 | 7.5 | |
| 109-30 | 30 | 45 | 44 | 50 | 34 | 26.5 | 7.5 | |
| 109-35 | 35 | 50 | 50 | 59 | 36 | 28.5 | 7.5 | |
| 109-40 | 40 | 58 | 55 | 64 | 39 | 30 | 9 | |
| 109-45 | 45 | 63 | 60 | 70 | 39 | 30 | 9 | |
| 109-50 | 50 | 70 | 65 | 77 | 40 | 30.5 | 9.5 | |
| 109-55 | 55 | 75 | 72 | 83 | 46 | 35 | 11 | |
| 109-60 | 60 | 80 | 79 | 91 | 49 | 38 | 11 | |
| 109-65 | 65 | 85 | 84 | 96 | 51 | 40 | 11 | |
| 109-70 | 70 | 92 | 90 | 103 | 51 | 40 | 11 | |
| 109-75 | 75 | 97 | 95 | 110 | 51 | 40 | 11 | |
| 109-80 | 80 | 105 | 100 | 116 | 52 | 40 | 12 | |
| 109-85 | 85 | 110 | 107 | 124 | 55 | 41 | 14 | |
| 109-90 | 90 | 115 | 114 | 131 | 59 | 45 | 14 | |
| 109-95 | 95 | 120 | 119 | 136 | 60 | 46 | 14 | |
| 109-100 | 100 | 125 | 124 | 140 | 61 | 47 | 14 |
 |
 |

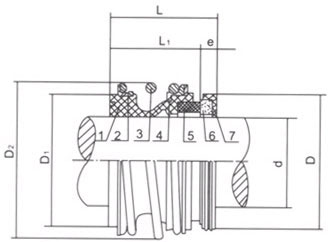

| 1.橡胶波纹管 2.后紧圈 3.弹簧 4.前紧圈动环 6.静环 7.静环密封垫 | |
| 本系列产品属单端面、单弹簧、非平衡橡胶波纹管机械密封，可以任意旋向。 109系列是常用的密封，结构参照国外的同类产品设计，它设计精巧、外形美观，具有多种功能，通过动环更换成各种材料。可在含有颗粒的废水、污水中应用。109系列也可用于串联式或背对背式的双端面密封。 |
