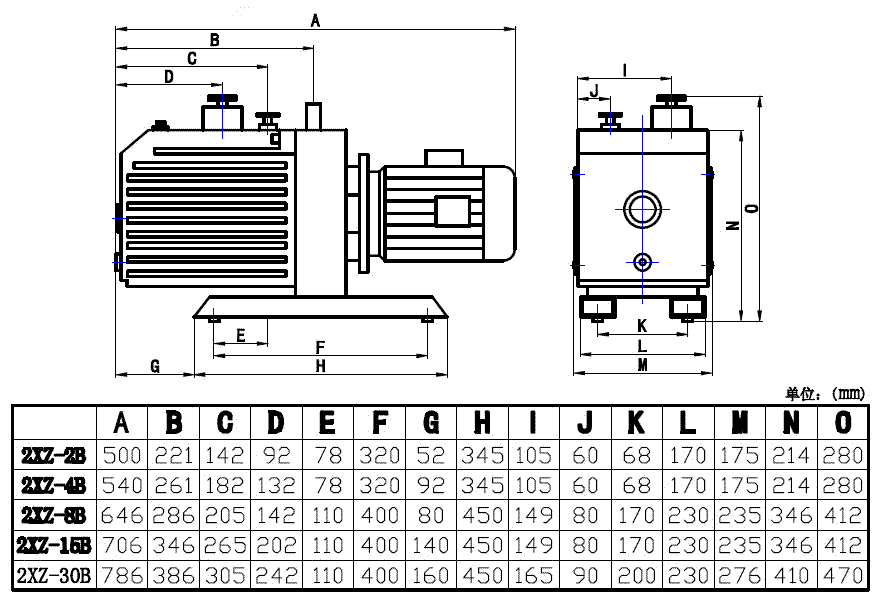

双级高速直联结构旋片真空泵结构图及安装尺寸图
时间：2013/3/6 来源：浙江扬子江泵业有限公司
|
双级高速直联结构旋片真空泵。 ◆配制特殊设计气镇阀，防止泵油混水，延长泵油的使用时间，当打开气镇阀时，仍保持较高的极限真空。 ◆采用国际同类产品设计，体积小，重量轻，噪音低，启动方便。 ◆配有油泵结构装置，强制自动进油，在通大气下也能工作。 ◆防返油，不漏油，不污染环境。 ◆该泵可单独作为抽气使用，也可作为增压泵，扩散泵，分子泵等的前级泵，维持泵，钛泵的预抽泵使用。 ◆用于真空器件制造、医疗分析仪器、尤其是溴化锂、空调、冰臬等制冷行业。 |

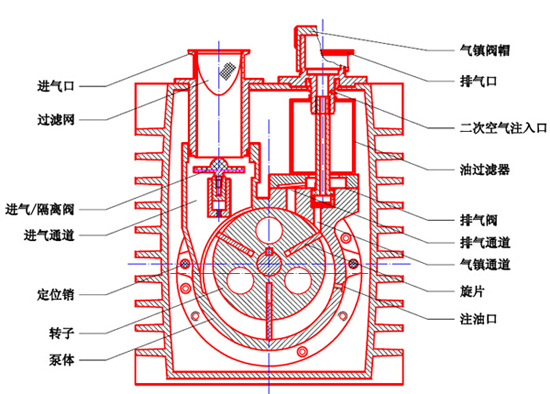

结构图
主要性能与参数
| 型号(Model) | 2XZ-0.5 (D2H) |
2XZ-1 (D4H) |
2XZ-2 (D8H) |
2XZ-4 (D16H) |
2XZ-8B (D30H) |
2XZ-15B (D60H) |
2XZ-30B (D100H) |
| 抽气速率(L/S) | 0.5 | 1 | 2 | 4 | 8 | 15 | 30 |
| 极限压力(Pa) | ≤6x10-2 | ||||||
| 气镇开 | ≤6.5 | ≤1.33 | |||||
| 转速(rpm) | 1440 | 1410 | 1420 | 1440 | |||
| 电机功率(KW) | 0.18 | 0.25 | 0.37 | 0.55 | 1.1 | 2.2 | 3 |
| 进气口直径(mm) | 16 | 16 | 25 | 25 | 40 | 40 | 50 |
| 外型尺寸 (长*宽*高) |
445*125*240 | 445*125*240 | 490*150*240 | 520*150*250 | 570*185*315 | 780*220*320 | 980*330*400 |
