食品级不锈钢高浓度高粘度浓浆泵工作原理及使用说明

时间：2012/11/30 来源：浙江扬子江泵业有限公司

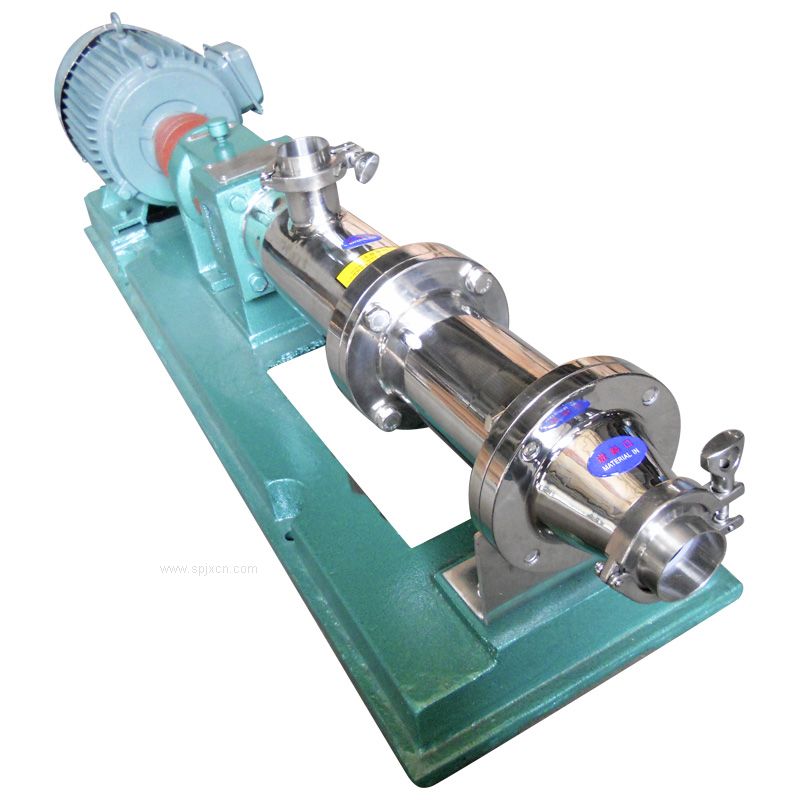

本浓浆泵系单杆浓浆螺杆泵(又名螺杆泵)，可输送高浓度高粘度＜ 10000PaS 及含有颗粒的悬浮浆液。输送液流稳定，无过流、脉动及搅拌、剪切浆液现象。排出压力与转速无关，低流量也可保持高的排出压力。流量与转速成正比，通过变速机构或高速电机可实现流量调节。自吸能力强，液体流向由泵的旋转方向来改变，适用于管道需反、正向冲洗的场合。运转平稳、振动、噪声小。

应用范围：

广泛应用于化工、酿造厂、食品厂、造纸厂、罐头厂、药厂、酒厂等单位。

工作原理及使用说明：

单螺杆是按迥转啮合容积式原理工作的新型泵种 , 主要工作部件是偏心螺杆 ( 转子 ) 和固定的衬套 ( 定子 ) 。由于该二部件的特殊几何形状 , 分别形成单独的密封容腔 , 介质由轴向均匀推行流动 , 内部流速低 , 容积保持不变 , 压力稳定 , 因而不会产生涡流和搅动。每级泵的输出压力为 0.6Mpa, 扬程 60m ( 清水 ), 自吸高度一般在 6m , 适用于输送介质温度 80 ℃ 以下 ( 特殊要求可达 150 ℃ ) 。因定子选用多种弹性材料制成 , 所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送 , 有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动 , 或采用调速电机 , 三角带 , 变速箱等装置变速。这种泵零件少 , 结构紧凑 , 体积小 , 维修简便 , 转子和定子是本泵的易损件 , 结构简单 , 便于装拆。

G 型螺杆泵性能参数

型号	转速 r/min	流量 m 3 /h	压力 MPa	电机 KW	扬程 m	进口 mm	出口 mm
G25-1	960	2	0.6	1.5	60	Dg32	Dg25
G25-2	960	2	1.2	2.2	120	Dg32	Dg25
G30-1	960	5	0.6	2.2	60	Dg50	Dg40
G30-2	960	5	1.2	3.0	120	Dg50	Dg40
G35-1	960	8	0.6	3.0	60	Dg65	Dg50
G35-2	960	8	1.2	4.0	120	Dg65	Dg50
G40-1	960	12	0.6	4.0	60	Dg80	Dg65
G40-2	960	12	1.2	5.5	120	Dg80	Dg65
G50-1	960	20	0.6	5.5	60	Dg100	Dg80
G50-2	960	20	1.2	7.5	120	Dg100	Dg80
G60-1	960	30	0.6	11	60	Dg125	Dg100
G60-2	960	30	1.2	15	120	Dg125	Dg100
G70-1	960-720	45	0.6	15	60	Dg150	Dg125
