DFG型立式管道离心泵性能参数表及结构图

时间：2012/11/29 来源：浙江扬子江泵业有限公司

DFG型立式管道离心泵   DFG型立式管道泵

产品概述

DFG(DFRG)、DFW(DFWR)系列单级离心泵为直联式管道泵结构，叶轮安装于电机加长轴上，具有运行平稳结构简单、维护检修简便、安装方便及占地面积省(与普通卧式泵比占地面积节省30%以上)等特点；可输送介质温度 <105℃的清水或物理化学特性类似于清水的其他液体。

产品特点

1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：由于电机与泵直联,简化了中间传动结构,安装维修极为方便。

3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。

4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。DFG(DFRG)泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。

5、轴承：泵所配电机中，Y(Y2)280以下轴伸端轴承(包括Y180以下风叶端轴承)采用封闭式轴承，正常使用时，免电机轴承的维护保养。

6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。

工作条件

流量范围：2-1400m3/h
扬程范围：5-130m
系统大工作压力：≤1.6MPa
工作温度：普通型：-15℃≦T≦80℃
热水型：80℃﹤T﹤105℃
配套电机：绝缘等级：B级或F级﹙B﹚
防护等级：IP44或IP54
环境温度：≦＋40℃
电机类型：Y或Y2

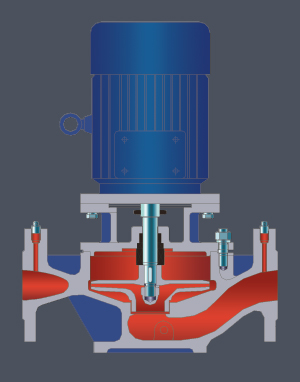

结构图:

性能参数表

泵型号
流量
扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
汽蚀佘量
(m)
(m 3 /h)
(l/s)
15-80
1.5
0.42
8
34
2800
0.18
2.3
20-110
2.5
0.69
15
34
2800
0.37
2.3
20-160
2.5
0.69
32
25
2900
0.75
2.3
25-110
4
1.11
15
42
2900
0.55
2.3
25-125
4
1.11
20
36
2900
0.75
2.3
25-125A
3.6
1.0
16
35
2900
0.55
2.3
25-160
4
1.11
32
32
2900
1.5
2.3
25-160A
3.7
1.03
28
31
2900
1.1
2.3
32-125
5
1.39
20
44
2900
0.75
2.3
32-125A
4.5
1.25
16
43
2900
0.5
2.3
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
40-100A
5.6
1.56
10
52
2900
0.37
2.3
40-125
6.3
1.75
20
46
2900
1.1
2.3
40-125A
5.6
1.56
16
45
2900
0.75
2.3
40-160
6.3
1.75
32
40
2900
2.2
2.3
40-160A
5.9
1.64
28
39
2900
1.5
2.3
40-160B
5.5
1.53
24
38
2900
1.1
2.3
40-200
6.3
1.75
50
33
2900
4.0
2.3
40-200A
5.9
1.64
44
31
2900
3.0
2.3
40-200B
5.3
1.47
36
29
2900
2.2
2.3
40-250
6.3
1.75
80
28
2900
7.5
2.3
40-250A
5.9
1.64
70
28
2900
5.5
2.3
40-250B
5.5
1.53
60
27
2900
4.0
2.3
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
40-125(I)
12.5
3.47
20
58
2900
1.5
2.3
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
40-160(I)
12.5
3.47
32
52
2900
3.0
2.3
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
40-200(I)
12.5
3.47
50
46
2800
5.5
2.3
40-200(I)A
11.7
3.25
44
45
2900
4.0
2.3
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
40-250(I)
12.5
3.47
80
38
2900
11
2.3
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
40-250(I)B
10.8
3.0
60
37
2900
7.5
2.3
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
50-100A
11
3.05
10
60
2900
0.75
2.3
50-125
12.5
3.47
20
58
2900
1.5
2.3
50-125A
11
3.05
16
57
2900
1.1
2.3
50-160
12.5
3.47
32
52
2900
3.0
2.3
50-160A
11.7
3.25
28
51
2900
2.2
2.3
50-160B
10.4
2.89
22
50
2900
1.5
2.3
50-200
12.5
3.47
50
46
2900
5.5
2.3
50-200A
11.7
3.25
44
45
2900
4.0
2.3
50-200B
10.6
2.94
36
44
2900
3
2.3
50-250
12.5
3.47
80
38
2900
11
2.3
50-250A
11.6
3.22
70
38
2900
7.5
2.3
50-250B
10.8
3.0
60
37
2900
7.5
2.3
50-250C
10.0
2.78
52
36
2900
5.5
2.3
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
50-125(I)
25
6.94
20
68
2900
3.0
2.5
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
50-160(I)
25
6.94
32
63
2900
4.0
2.5
50-160(I)A
23.4
6.5
28
62
2900
4.0
2.5
50-160(I)B
21.6
6.0
24
58
   2900
3.0
2.5
50-200(I)
25
6.94
50
58
2900
7.5
2.5
50-200(I)A
23.5
6.53
44
57
2900
7.5
2.5
50-200(I)B
21.8
6.06
38
55
2900
5.5
2.5
50-250(I)
25
6.94
80
50
2900
15
2.5
50-250(I)A
23.4
6.5
70
50
2900
11
2.5
50-250(I)B
21.6
6.0
60
49
2900
11
2.5
50-315(I)
25
6.94
125
40
   2900
30
2.5
50-315(I)A
23.7
6.58
113
40
2900
22
2.5
50-315(I)B
22.5
6.25
101
39
2900
18.5
2.5
50-315(I)C
20.6
5.72
85
38
2900
15
2.5
注：65-500口径泵的性能参数表请向本公司索要！
