无负压管网增压稳流成套供水设备工作原理图

时间：2012-11-24 来源：浙江扬子江泵业有限公司

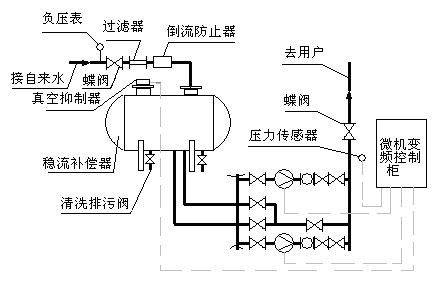

无负压管网增压稳流成套供水设备工作原理图：

    首先根据用户实际情况设定用水点工作压力。设备运行过程中实时检测实际供水压力，并与设定压力进行比较，调节变频器频率，使管网压力始终保持在设定数值上。
    稳流补偿器分为三个腔体：高压储能腔（A腔）、流量调节腔（B腔）和预压平衡装置（C腔）。
    负压检测装置实时检测稳流补偿器中B腔的用水量变化情况，当检测到实际用水量小于管网的给水流量时，此时管网不产生负压，稳流补偿器A腔进入储能状态；当检测到实际用水量大于管网的给水流量时，设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器B腔内的真空度及水位信号，通过微机控制真空抑制器及稳流补偿器中C腔的特殊装置动作，将稳流补偿器A腔中原来储备的能量（惰性气体）进行释放，以补偿此时B腔能量的不足，达到整个系统内压力的自动平衡状态，抑制负压的产生，完成不间断的持续供水。
    全密闭结构及负压反馈抑制系统使设备可以直接与市政供水管网串接，充分利用市政管网原来的压力。
