高可靠性直联旋片式真空泵结构图
时间：2012/10/19 来源：浙江扬子江泵业有限公司

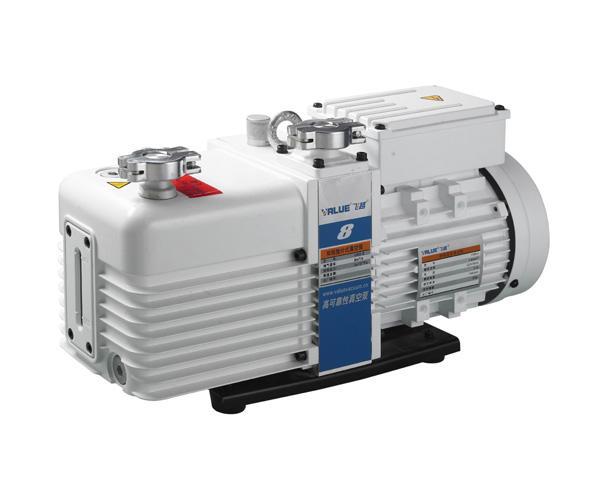

| 产品型号 | 技术名称 | 技术参数 | ||
| VRD-8 | 抽 速 m³/h（L/s） | 50Hz | 8 m³/h | |
| 2.2 L/s | ||||
| 60Hz | 9.6 m³/h | |||
| 2.6 L/s | ||||
| 极限分压强-无气镇（Pa） | 5x10-2 | |||
| 极限总压强-无气镇（Pa） | 5x10-1 | |||
| 极限总压强-有气镇（Pa） | 3 | |||
| 电 源 | 单相/三相 | |||
| 电机功率（KW） | 0.4 KW/0.37 KW | |||
| 进排气连接口DN | KF16/25 | |||
| 用油量 | 0.6-1 L | |||
| 电机转速（rpm） | 50Hz | 1440 rpm | ||
| 60Hz | 1720 rpm | |||
| 工作环境温度 | 5-40℃ | |||
| 噪音(dB) | ≤56 | |||
| 重量（kg） | 21kg | |||
 | ||||

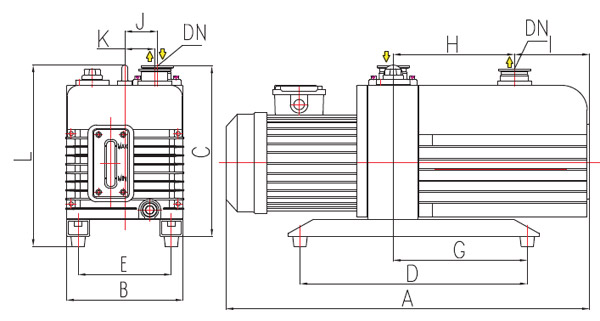

| VRD系列直联旋片式真空泵外形尺寸 | ||||||||||||
| Type | A | B | C | D | E | G | H | I | J | K | L | DN |
| VRD-8 | 460 | 144 | 207 | 240 | 120 | 126 | 154 | 45 | 45 | 34 | 230 | FK16/25 |

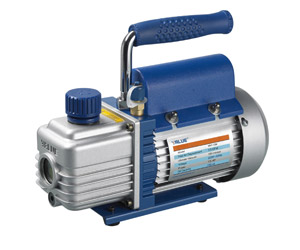

| 单级真空泵 | |
| 型号 | FY-3C-N |
| 额定电压 | 220V～/50Hz |
| 抽气速率 | 10.8m3/h |
| 极限压力 | 2Pa |
| 电机功率 | 370W |
| 加油量 | 430ml |
| 外形尺寸 | 338x138x244mm |
| 重量 | 10.0Kg |
| 进气口连接螺纹 | 7/16"-20UNF |
