NGCQ-b系列高温保温磁力泵结构示意图
时间：2012/10/14 来源：浙江扬子江泵业有限公司
性能：
材质：不锈钢
流量：3.2～100m3/h
使用温度：＜365℃
扬程：20～80m
功率：1.1～55kW
转速：2900r/min
性能参数：
参照CQB磁力泵性能表进行配套选用，我们也可按客户所需，给予定做。
结构示意图：
性能参数：
参照CQB磁力泵性能表进行配套选用，我们也可按客户所需，给予定做。

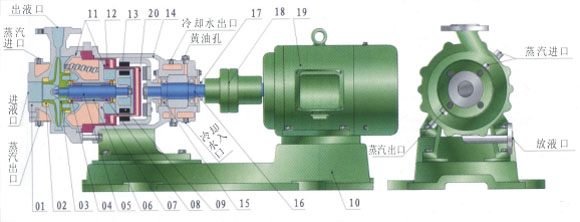

结构示意图：
|
01 泵体 |
08 轴套 |
15 轴承 |
|
02 动环 |
09 内转子总成 |
16 轴 |
|
03 叶轮 |
10 底座 |
17 轴承盖 |
|
04 止推环 |
11 密封圈 |
18 联轴器 |
|
05 泵轴 |
12 隔离套 |
19 电机 |
|
06 定位套 |
13 外转子总成 |
20 外隔离套 |
|
07 热屏体 |
14 联接架 |
|

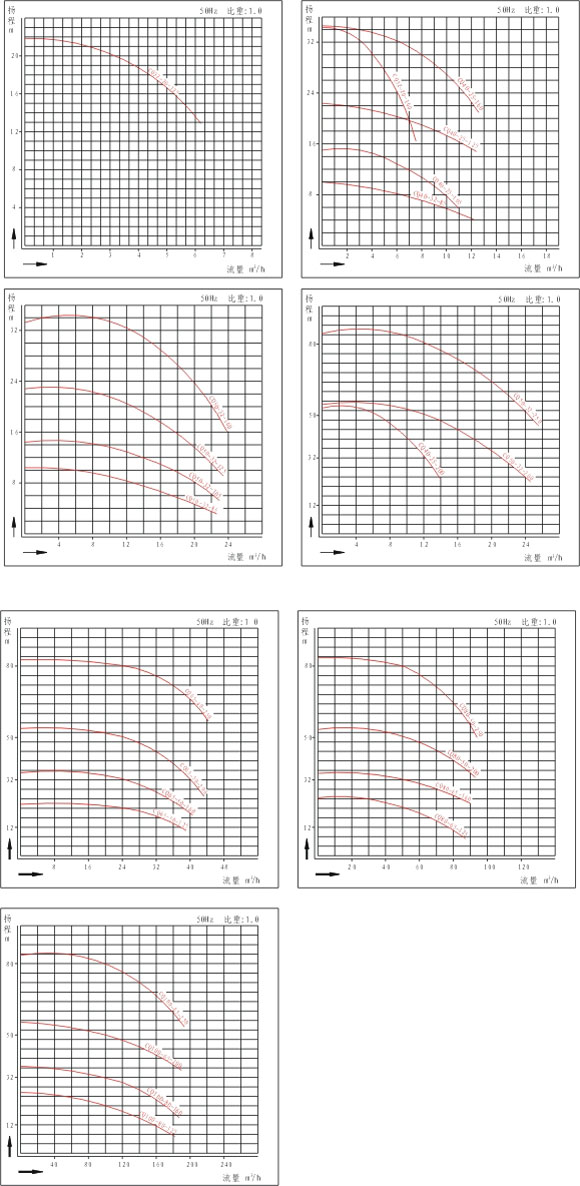

高温磁力泵性能曲线图：
