单螺杆泵选型数据参考

时间：2012/10/11 来源：浙江扬子江泵业有限公司

G135-2单螺杆泵图

一、单螺杆泵性能参数（试验介质20℃清水）

标准
型号
Standard model

每100转理论流量
Theoretical flow(L)/100 revolutions

允许工作压力(MPa)
Allowable max particulate size (mm)

允许大颗粒粒径(mm)
Allowable max particulate size(mm)

转速流量近似成正比关系
Rotation flow is approximate to proportion

泵合理流量范围(m3/h)
Rational flow range of pump(m3/h)

佳工作
转速
Optimum working rotation velocity(r/min)

配套电机
功率(KW)
Power of the matching motor(kw)

吸入法兰
Pump-in flange

排出法兰
Pump-out flange

配套代号
与方式
Matching code and mode

泵400r/min 时流量(M3/h)
Flow(m3/h)when the pump is 400r/min

孔径
(mm)
Orifice size (mm)

通径
(mm)
Though oath (mm)

孔径
(mm)
Orifice size (mm)

通径
(mm)
through path (mm)

可选方式(代号)
Options(code)

有以下多种配套方式
A suite of configuration available as shown as below

G15-1

1.63

0-0.6

3

0.3

0.3-0.8

400-1000

0.55-0.75

125

50

110

40

1.2.3.4.
5.

1、表示6极电机直带
Indicating the straight belt of motor with 6 steps
2、配减速箱与普通4极电机
With reducer casing and normal motor of 4 step
3、配减速箱与防暴电机
With reducer casing and rxplosion-proof motor
4、调速电机或无级变速电机直带
Straight belt of variable speed motor or stepless variable speed motor
5、配减速箱与调速电机（或无级变速电机）
WIth reducer casing asd variable speed motor (or stepless variable speed motor)
6、采用皮带轮减速背包式安装
Installation of belt pulley by reducing kit
7、采用皮带轮减速旁置式安装
installation of belt pulley by side reducer
8、配减速箱与6极电机
With reducer casing and motor with 6steps
9、配减速箱与8极电机
With reducer casing and motor with 8 steps
注：客户可根据工况需要选择直立式安装单螺杆泵
Note:Customers can select vertical single screw pump as required by the behaviors

G15-2

1.63

0-12

3

0.3

0.3-0.8

400-1000

0.75-1.1

125

50

110

40

G15-3

1.63

0-18

3

0.3

0.3-0.8

400-1000

1.1-1.5

125

50

110

40

G15-4

1.63

0-2.4

3

0.3

0.3-0.8

400-1000

1.5-2.2

125

50

110

40

G25-1

6.27

0-0.6

5

1.2

1-3.4

400-900

1.1-1.5

125

50

110

40

G25-2

6.27

0-1.2

5

1.2

1-3.4

400-900

1.5-2.2

125

50

110

40

G25-1A

12.65

0-0.6

5

2.4

2-5.5

400-900

1.5-2.2

125

50

110

40

G35-1

13.11

0-0.6

6

2.7

4-6

400-900

2.2-3

145

65

145

65

G35-2

13.11

0-1.2

6

2.7

4-6

400-900

3-4

145

65

145

65

G40-1

24.91

0-0.6

8

5.0

6-8

400-800

2.2-3

145

65

145

65

G40-2

24.90

0-1.2

8

5.0

6-8

300-600

4-4.5

160

80

160

80

G40-3

24.90

0-1.8

8

4.8

6-8

300-500

5.5-7.5

160

80

160

80

G40-4

24.90

0-2.4

8

4.5

6-8

300-500

7.5-11

180

100

145

65

G50-1

49.62

0-0.6

10

10.5

8-13

300-500

4-5.5

160

80

160

80

2.3.4.5

G50-2

49.62

0-1.2

10

10.5

8-13

300-500

7.5-11

170

100

160

80

G50-3

49.62

0-1.8

10

10.0

8-13

300-500

11-15

200

125

180

100

G50-4

49.62

0-2.4

10

10.0

8-13

250-400

15-18.5

200

125

180

100

G60-1

103.91

0-0.6

11

20.0

13-20

300-450

7.5-11

170

100

160

80

2.3.5.
6.7

G60-2

103.91

0-1.2

11

20.0

13-20

300-450

11-15

170

100

160

80

G60-3

103.91

0-1.8

11

20.0

13-20

300-400

15-18.5

200

125

180

100

G60-4

103.91

0-2.4

11

19.0

13-20

300-400

18.5-22

200

125

180

100

G70-1

105.10

0-0.6

13

24.0

20-24

300-450

11-15

200

125

180

100

G70-2

105.10

0-1.2

13

24.0

20-24

250-400

15-18.5

200

125

180

100

G70-A1

105.12

0-0.6

13

30.0

24-30

300-450

11-15

210

125

210

125

G85-1

221.60

0-0.6

15

43.0

30-35

250-350

15-18.5

210

125

210

125

G85-2

177.60

0-1.2

15

35.0

28-53

250-350

18.5-22

210

125

210

125

G85-3

201.60

0-1.8

15

40.0

30-35

250-350

30-37

280

200

295

200

G85-4

198.50

0-2.4

15

39.0

25-32

200-300

37-45

280

200

295

200

2.3.5.
6.7.8

G105-1

400.43

0-0.6

18

74.0

35-50

250-350

22-30

280

200

295

200

G105-2

400.43

0-1.2

18

74.0

35-50

250-350

37-45

280

200

295

200

2.3.5.
7.8.9

G110-1

532.40

0-0.6

24

105.0

50-80

200-300

22-30

280

200

295

200

G110-2

532.40

0-1.2

24

105.0

50-80

200-300

30-37

280

200

295

200

G110-3

532.40

0-1.8

24

100.0

50-80

200-300

37-45

280

200

295

200

G110-4

530.40

0-2.4

24

98.0

45-76

180-280

45-75

280

200

295

200

G120-1

764.64

0-0.6

30

146.0

80-110

200-300

30-37

280

200

295

200

G120-2

764.64

0-1.2

30

146.0

80-110

200-300

37-45

280

200

295

200

G135-1

835.58

0-0.6

35

160.0

110-130

150-280

37-45

280

200

295

200

G135-2

835.58

0-1.2

35

160.0

110-130

150-280

55-75

280

200

295

200


二、根据泵输送介质的理化性能选择泵的材料组合

天然橡胶
NR

丁晴橡胶
NBR

食品橡胶
FOOD-ORTENTED RUBBER

乙丙橡胶
EPDM

氟橡胶
FPM

水（含污水）
Water (includng waste water)

◎

◎

●

◎

●

动、植物油
Animal oil and vegetable oil

×

◎

●

×

◎

矿物油
Mineral oil

×

●

●

×

◎

氨水
Ammonia water

×

●

●

×

×

脂肪族浓剂
Fatty solvernts

×

×

×

×

●

芳香族浓剂
Aromatic solvents

×

×

×

×

●

浓碱
Thick alkaline

●

●

●

●

●

浓硝酸
thick nitric acid

×

×

×

×

▲

冰醋酸
glacial acetic acid

×

●

●

×

●

稀硫酸
thin sulfuric acid

×

×

×

●

●

浓硫酸
thick sulfuric acid

×

×

×

▲

●

稀盐酸
thin hydrochioric acid

●

●

●

●

●

浓盐酸
thick hydrochioric acid

×

×

×

●

●

热水
Hot water

×

▲

▲

●

×

汽油
Gasoline

×

●

●

×

●

煤油
Kerosene

×

●

●

×

◎

柴油
Diesel oil

×

●

●

×

●

氯化烃
Chiorated hydrocarbon

×

×

×

×

▲

含酮类物料
Ketone containing materials

×

×

×

×

▲

含醇类物料
Alcohol containing materials

●

●

●

●

●

含脂类物料
Fat containing materials

×

×

×

●

×

含醚类物料
Easter containing materials

×

×

×

●

×

泥浆
Slurry

●

●

▲

●

▲

耐高温度
Max.temperrature resistance

70℃

90℃

90℃

180℃

130℃

耐磨性 Wear resistance

◎

●

●

◎

◎

耐老化
Aging resistance

●

●

●

◎

◎

耐臭氧
Ozene resistance

×

×

×

◎

◎

耐辐射
Radiation resistance

▲

▲

▲

▲

×

耐燃性
Fire reasistance

×

●

●

◎

×

抗蒸汽
Steam resistance

●

●

●

◎

◎

注：a、食品橡胶不含对人体有害的添加剂
NOte:a.the food-oriented rubber does not contain assitives detrimental to human health　
b、◎优　 ●良 ▲一般 ×不行

转子、过流部件材质
Aterials for rotor and overcurrent parts

性能用途
Performance and applications

45 HT200

防腐能力差，适用一般介质
With poor corrosion resistance, it is suitable for ordinary media.

1Cr18Ni9Ti ZG1Cr18Ni9Ti

耐一般腐钟介质
resist ordinary corrosive media

1Cr8Ni12Mo2Ti ZG1Cr18Ni12M02Ti

耐酸碱
resist acids and alkaline



三、如果介质中含有颗粒状固体或纤维物时，应开始从下表中选择适用的小规格的泵。
按输送介质中含有大固体颗粒直径和纤维长度选泵。
泵规格：
A、G型泵（单位：mm）
A、G type pumps

泵规格
Pumps specification

G15

G25

G35

G40

G50

G60

G70

G85

G110

G120

G135

允许大颗粒直径
Allowable max.size of particle (m.m)

3

5

6

8

10

12

13

15

24

30

35

允许大纤维长度
Allowable max.length of fiber (mm)

40

60

80

100

120

150

160

200

280

300

520


B、TYG型泵（单位：mm）
B、TYG type pumps

泵规格
Pumps Specification

TYG2

TYG3

TYG4

TYG5

TYG6

TYG8

TYG10

TYG12

TYG14

允许大颗粒直径
Allowable max.size of particle (m.m)

3

4

6

8

10

13

17

20

24

允许大纤维长度
Allowable max.length of fiber (mm)

25

37

50

63

75

100

125

150

175


介质中固体的含量一般不超过40%，如固体为粉末微粒时含量高可达60%或更高，如水煤液等。

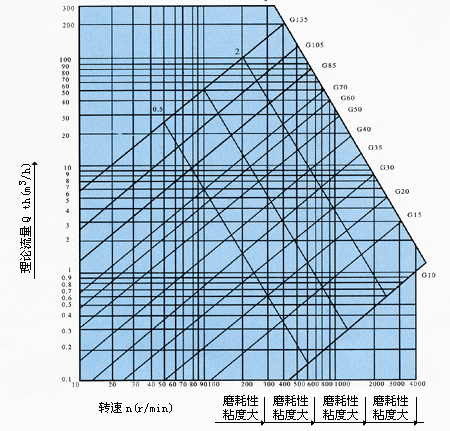

四、按泵输送不同的介质时的转速范围

如果介质中含有磨蚀性物料，必须根据其磨蚀性程度，按表五降低泵的运行转速，以保证泵有足够的寿命。

五、按介质含有磨蚀性物料情况，泵所允许的高运行转速。
A、G型泵

泵规格
pumps specification



无磨蚀
No wear

轻磨蚀
Light wea

中等磨蚀
Moderrate wear

严重磨蚀
Serious wear

G15

nmax(r/min)

2570

1290

720

385

Qmax(m3/h)

2.15

1.08

0.6

0.32

G25

nmax(r/min)

1575

780

550

275

Qmax(m3/h)

5.46

2.7

1.91

0.95

G35

nmax(r/min)

1250

720

520

265

Qmax(m3/h)

8.77

5.05

3.65

1.86

G40

nmax(r/min)

1035

685

490

255

Qmax(m3/h)

15.41

10.2

7.29

3.8

G50

nmax(r/min)

880

610

440

245

Qmax(m3/h)

24.68

17.11

12.34

6.87

G60

nmax(r/min)

755

555

385

230

Qmax(m3/h)

38.23

28.11

19.5

11.65

G70

nmax(r/min)

725

550

380

220

Qmax(m3/h)

42.87

32.53

22.47

13.01

G85

nmax(r/min)

635

530

355

215

Qmax(m3/h)

71.75

59.89

40.11

24.29

G110

nmax(r/min)

500

460

310

180

Qmax(m3/h)

146.93

135.18

91.1

52.9

G120

nmax(r/min)

450

395

260

160

Qmax(m3/h)

195.34

171.47

112.86

69.46

G135

nmax(r/min)

435

380

250

150

Qmax(m3/h)

218.09

190.52

125.34

75.2


TYG型转定子：

B、TYG型泵

泵规格
pumps specification



无磨蚀
NO wear

轻磨蚀
Light wear

中等磨蚀
Moderate wear

严重磨蚀
Serious wear

TYG2

nmax(r/min)

3000

1600

890

475

Qmax(m3/h)

3.66

1.95

1.09

0.58

TYG3

nmax(r/min)

2110

1060

740

370

Qmax(m3/h)

8.82

4.43

3.09

1.55

TYG4

nmax(r/min)

1580

950

665

355

Qmax(m3/h)

15.77

9.48

6.64

3.54

TYG5

nmax(r/min)

1270

890

635

350

Qmax(m3/h)

24.87

17.43

12.43

6.85

TYG6

nmax(r/min)

1190

830

595

330

Qmax(m3/h)

40.5

28.25

20.25

11.23

TYG8

nmax(r/min)

935

695

485

275

Qmax(m3/h)

75.32

55.99

39.07

22.15

TYG10

nmax(r/min)

780

610

415

245

Qmax(m3/h)

122.62

95.89

65.24

38.51

TYG12

nmax(r/min)

680

595

390

240

Qmax(m3/h)

185.14

162

106.18

65.34

TYG14

nmax(r/min)

600

540

340

215

Qmax(m3/h)

259.2

233.28

146.88

92.88

注：1、表列流量Qmax系统p=0时，相应转速的理论值。
2、各类含磨蚀性物料介质举例：
A、无磨蚀介质：淡水、油、浆汁、甘油、血液、肥皂水等；
B、轻磨蚀介质：软质泥浆，含水95%以上的污泥，如活性污泥水，精糖废液，农畜屎尿，工业废等；
C、中等磨蚀介质：含有固体物料的泥浆，含水85%以上的泥浆，如涂料，糖蜜，研削液，石膏泥浆等；
D、严重磨蚀介质：水煤浆，含有磨蚀性物质的浆液，含水率50%以上的污泥，如研磨液，温泉泥，PVC浆料
，粘土，脱水占结剂等。
D、输送介质的粘度也是选泵需要的一个因素，泵的运行转速随着介质的粘度而降低，若粘度达到150000
mpa以上时，一般结构的泵无法吸入，则必须增设喂料器等特殊设计。 　　

六 按泵输送介质粘度的合适转速（粘度单位：mpa.s）
A、G型

泵规格
pumps specification



1～1500

1500～3000

3000～10000

10000～25000

25000～50000

50000～100000

100000～150000

150000以上

G15

nmax(r/min)

1685

1265

560

420

280

60

30



Qmax(m3/h)

1.41

1.06

0.47

0.35

0.23

0.05

0.025



G25

nmax(r/min)

1110

870

380

280

200

50

25



Qmax(m3/h)

3.85

3.01

1.32

0.97

0.69

0.17

0.087



G35

nmax(r/min)

1030

845

350

260

185

50

25



Qmax(m3/h)

7.23

5.93

2.46

1.82

1.3

0.35

0.175



G40

nmax(r/min)

900

700

325

250

175

50

25



Qmax(m3/h)

12.56

9.77

4.54

3.49

2.44

0.698

0.349



G50

nmax(r/min)

745

620

300

225

150

50

25



Qmax(m3/h)

20.89

17.39

8.41

6.31

4.21

1.4

0.7



G60

nmax(r/min)

660

565

300

225

150

50

25



Qmax(m3/h)

33.42

28.61

15.19

11.39

7.6

2.53

1.266



G70

nmax(r/min)

635

540

300

225

150

50

25



Qmax(m3/h)

37.55

29.57

17.74

13.31

8.87

2.96

1.48



G85

nmax(r/min)

575

500

300

225

150

50

25



Qmax(m3/h)

64.97

56.5

33.9

25.42

16.95

5.65

2.82



G110

nmax(r/min)

520

450

300

225

150

50

25



Qmax(m3/h)

152.81

132.24

88.16

66.12

44.08

14.69

7.35



G120

nmax(r/min)

450

400

300

225

150

50

25



Qmax(m3/h)

195.34

173.64

130.23

97.67

65.11

21.7

10.85



G135

nmax(r/min)

410

365

300

225

150

50

25



Qmax(m3/h)

203.53

181.19

148.93

111.69

74.46

24.82

12.41




B、TYG型泵

泵规格
pumps specification



1～1500

1500～3000

3000～10000

10000～25000

25000～50000

50000～100000

100000～150000

150000以上

TYG2

nmax(r/min)

1800

1350

600

450

300

60

30



Qmax(m3/h)

2.2

1.65

0.73

0.55

0.366

0.073

0.037



TYG3

nmax(r/min)

1250

980

420

310

220

50

25



Qmax(m3/h)

5.23

4.1

1.76

1.3

0.92

0.21

0.1



TYG4

nmax(r/min)

1100

900

375

275

200

50

25



Qmax(m3/h)

10.98

8.89

3.74

2.75

2

0.5

0.25



TYG5

nmax(r/min)

960

745

345

265

185

50

25



Qmax(m3/h)

18.8

14.59

6.76

5.19

3.62

0.98

0.49



TYG6

nmax(r/min)

830

690

330

250

165

50

25



Qmax(m3/h)

28.28

23.48

11.23

8.51

5.62

1.7

0.85



TYG8

nmax(r/min)

675

575

310

240

160

50

25



Qmax(m3/h)

54.37

46.32

24.97

19.33

12.89

4.03

2.01



TYG10

nmax(r/min)

610

530

300

225

150

50

25



Qmax(m3/h)

95.89

83.32

47.16

35.37

23.58

7.86

3.93



TYG12

nmax(r/min)

525

450

300

225

150

50

25



Qmax(m3/h)

142.94

122.52

81.68

61.26

40.84

13.61

6.81



TYG14

nmax(r/min)

495

430

300

225

150

50

25



Qmax(m3/h)

213.84

185.76

129.6

97.2

64.8

21.6

10.8



注：1、表列粘度是以牛顿液体为准的，对于浆液和乳胶应取其沉静状态时粘度的平均值。
2、表列流量Qmax系泵压p=0时，相应转nmax的理论值。
3、粘度超过150000mpa.s的介质，泵需要特殊设计。
根据以上表格、选定适合的泵，择其大规格者，再按输送压力要求确定泵的级数请参看下表。

七、泵输送不同介质时每级允许的增压

泵规格
pump sepcification

介质含磨蚀物情况
Media with abrasives

无磨蚀
NO wear

轻磨蚀
Low wear

中等磨蚀
Moderate wear

严重磨蚀
serious wear

G15

0.45

0.4

0.3

0.2

G25～135

0.6

0.5

0.35

0.2

TYG2

0.55

0.5

0.35

0.25

TYG3～14　

0.75

0.6

0.4

0.25

后，根据输送介质的理论性质考虑泵的配套功率（下表）

八、泵输送粘滞性介质所需功率倍数

粘度(mpa)
Viscosity(mpa)

0～10000

10000～25000

25000～50000

50000～100000

100000～150000

150000以上

功率倍数
Multitude of power

1.0

1.05

1.1

1.2

1.25

特殊设计
Special design

备注：确定以上参数后，再按下表确定轴封和泵部材料组合

九、轴封和泵部材料组合

轴
封
shaft seal

P-软添料密封。结构简单，有自润性，适用于重油，化工原料洗涤剂及有杂质的介质。
p-Soft packing seal, which is simply constructed and self-lubricating, suitable for heavy oil,chemicalraw matericals,detergents asd media with foreign matters.
Q-带水环填料密封，外接润滑液，可调整，适用于涂料，泥浆等高粘度低渗透性介质。
Q-packing seal with water ring .which connextsexternally to lubricant,and is asjustable asd suitable for media with high viscosity and low permeability such as paints and slurry.
V-单端面机械密封，一般适用于本身有自润性，不含杂质的各种粘度介质，如原油，种化工原料等，寿命较长，密封可靠。
V-single end mechanical seal ,normally applying to media with various levels of viscosity which are self-lubricating, free of foreign matters ,such as crude oil ,various chemical raw matericals,it enjoys along lifecycle and reliable seal.
2V-双端面机械密封，适用于介质本身有自润性差，有毒，易燃易爆，易挥发，含有磨耗性颗粒及气体，要求严格“零泄漏”密封。
2V-double-end mechanical seal suitable for media which are self-lubricating ,toxic ,flammable explosive volatile, and contain abrasive particulates and gases, and require "zero leak"seal.

材
料
组
合
Material composition

代号
codes

转子
Rotors

定子内衬
Liner for stators

过流部件
Overcurrent parts

M101

45

天然橡胶
Natual rubber

45、HT200

M102

1Gr18Ni9Ti

天然橡胶
Natual rubber

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M103

45

丁腈橡胶
Paracril

45、HT200

M104

1Gr18Ni9Ti

丁腈橡胶
Paracril

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M105

1Gr18Ni9Ti

食品橡胶
Food-oriented rubber

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M106

1Gr18Ni9Ti

氯磺化聚乙烯胶
sulfochlorinated polyethyene rubber

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M107

1Gr18Ni12Mo2Ti

氯磺化聚乙烯胶
sulfochlorinated polyethyiene rubber

1Cr18Ni12Mo2Ti、ZG1CR18Ni12Mo2Ti

M108

45

乙丙橡胶
EPDM

45、HT200

M109

1Gr18Ni9Ti

乙丙橡胶
EPDM

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M110

1Gr18Ni9Ti

氟橡胶
fLUORUBBER

1Cr18Ni9Ti、ZG1CR18Ni9Ti

M111

1Gr18Ni12Mo2Ti

氟橡胶
Fluorubber

1Cr18Ni12Mo2Ti、ZG1CR18Ni12Mo2Ti

　注：食品橡胶不含对人体有害的添加剂

感谢您访问我们扬子江泵业的网站www.yzj.cc，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。

相关产品
相关文章
产品导购
离心泵系列
排污泵系列
自吸泵系列
磁力泵系列
隔膜泵系列
螺杆泵系列
化工泵系列
多级泵系列
管道泵系列
油泵系列
消防泵系列
真空泵系列
液下泵系列
漩涡泵系列
智慧泵房系列
潜水泵系列
给排水设备系列
耐腐蚀泵系列
水力喷射器系列
不锈钢耐腐蚀泵
污水泵系列
配套系列
配套阀门系列
计量泵系列
