ZJ/ZJP罗茨真空泵工作原理图低噪声

时间：2012/10/10 来源：浙江扬子江泵业有限公司

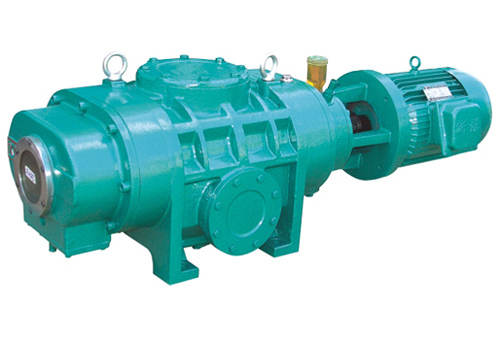

型号: ZJ300B

产品目录:ZJ/ZJP罗茨真空泵(低噪声)

产品描述:

罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。该泵不能单独排气，必须与前级泵（如滑阀泵、旋片泵、水环泵、油环泵等）串联使用。在前级泵进气口前面串联上罗茨真空泵组成机组可提高前级泵的真空度，在有效范围内可大大提高抽气速率。罗茨真空泵的极限压力由前级泵决定，表中数据为标准配置（配用双级油封式机械真空泵）时的低极限压力。罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。泵对小量灰尘不敏感。
本公司罗茨真空泵经过10余年不断改进，有以下优点：
●因转子采用高精度专用数控机床加工，并作精细平衡校验，具备良好的几何对称性，转子啮合间隙均匀。泵体、侧盖采用专用机床加工，精度高。因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。
●因泵的传动部件采用可靠的消隙结构，故泵可高压差下长期工作。
●起动快，能在短时间内达到极限真空。
●因泵腔内无互相滑动的零件，无需用油润滑，避免了油蒸汽对系统的污染。
●安全可靠，ZJP系列本身配带溢流阀起自动保护作用。
●结构紧凑，占地面积小。左、右、下面三个排气口可以任选一个，方便用户安装。

ZJ、ZJP型泵主要性能参数表

型号	极限压力帕(Pa)		抽气速率升/秒(L/S)	大允许压差（HPa）	进排气口径(mm)		配用功率 kw	零流量大压缩比	重量 (Kg)
型号	配用双级油封机械真空泵	配用单级油封机械真空泵	抽气速率升/秒(L/S)	大允许压差（HPa）	进气	排气	配用功率 kw	零流量大压缩比	重量 (Kg)
ZJP-70	≤2x10^-2	≤1x10^-1	70	100	80	50	1.5	≥35	100
ZJP-150			150	80	100	100	2.2/3	≥40	220
ZJP-300			300	80	150	150	4	≥40	300
ZJP-600			600	50	200	200	5.5/7.5	≥45	575
ZJP-1200			1200	50	250	200	11/15	≥50	860
ZJP-2500			2500	30	320	250	18.5/22	≥50	1480
ZJ-30			30	100	50	40	0.75	≥30	55
ZJ-70			70	100	80	50	1.5	≥35	90
ZJ-150			150	80	100	100	2.2/3	≥40	210
ZJ-300			300	80	150	150	4	≥40	285
ZJ-600			600	50	200	200	5.5/7.5	≥45	550
ZJ-2500			2500	30	320	250	18.5/22	≥50	1480
ZJ-5000			5000	30	400	320	37/45	≥55	3400

Model	A	A1	A2	A3	A4	B	B1	B2	B3	H	H1	H2	H3	D	D1	D2	d	d1	d2	d3	d4	d5	m	n	p	e	f	g	k
ZJ70	330	120	370	584	829	219	247		324	226	122	18		90	125	145	50	90	110				4	4		8	8		18
ZJ150B	115	57.5	154	675	950	320	360	380	448	345	205	35	95	100	145	170	100	145	170	80	125	145	4	4	4	10	10	10	18
ZJ150BJ	440	118	480	675	950	320	370	380	448	380	240	70	130	100	145	170	100	145	170	80	125	145	4	4	4	10	10	10	18
ZJ300B	225	112.5	314	775	1125	320	360	370	452	345	205	35	120	150	195	220	150	195	220	100	145	170	8	8	8	10	10	8	18
ZJ300BJ	600	197	640	775	1125	320	360	370	452	380	240	70	155	150	195	220	150	195	220	100	145	170	8	8	8	10	10	8	18
ZJ600B	170	85	250	896	1270	500	550	570	610	530	320	40	170	200	250	285	160	200	225	160	200	225	8	8	8	10	10	10	18
ZJ5000	655	327.5	880	1915	2720	1020	1120	1150	1200	1050	600	40	250	400	480	510	320	395	425	320	395	425	16	12	12	12	12	12	32

注：表中极限压力是指用麦式真空计测得。
注：ZJP系列指带溢流阀结构。
注：ZJC、ZJPC磁力驱动罗茨真空泵性能参数分别与ZJ、ZJP型泵相同。
