QJ/QJD系列不锈钢多级深井泵/不锈钢深井电泵/潜水多级深井泵
时间：2012/10/4 来源：浙江扬子江泵业有限公司
QJ/QJD系列深井泵外壳采用无缝不锈钢管、无缝钢管镀铬两重材料制成，由多级泵，电动机和进水室、密封件等主要部分组成。电机为本公司专配电机，采用双端面机械密封。
一、产品概述
QJD/QJ型深井多级潜水电泵是电机与水泵直连一体潜入水中工作的抽水机具。它适用于从深井提取地下水，也可用于河流、小溪、水渠等提水工程、该泵内装有自动保护装置，有效保护泵在恶劣环境下使用，采用防沙、防冻结构。

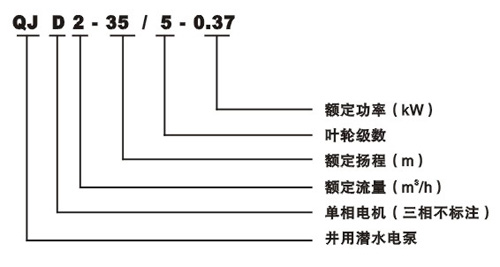

二、型号含义
型号参数
产品型号
流量(m3/h)
扬程(m)
功率(kw)
口径(寸)
80QJD1.8-30/5-0.37
1.8
30
0.37
1
80QJD1.8-35/6-0.55
1.8
35
0.55
1
80QJD1.8-45/8-0.75
1.8
45
0.75
1
80QJD1.8-55/10-1.1
1.8
55
1.1
1
80QJD1.8-75/16-1.5
1.8
75
1.5
1
100QJD2-35/5-0.37
2
35
0.37
1
100QJD2-50/7-0.55
2
50
0.55
1
100QJD2-60/9-0.75
2
60
0.75
1
100QJD2-70/11-1.1
2
70
1.1
1
100QJD2-90/14-1.5
2
90
1.5
1
100QJD2-115/18-2.2
2
115
2.2
1
100QJD5-30/5-0.75
5
30
0.75
1.5
100QJD5-38/6-1.1
5
38
1.1
1.5
100QJD5-48/8-1.5
5
48
1.5
1.5
100QJD5-60/10-2.2
5
60
2.2
1.5
100QJ2-35/5-0.37
2
35
0.37
1
100QJ2-50/7-0.55
2
50
0.55
1
100QJ2-60/9-0.75
2
60
0.75
1
100QJ2-70/11-1.1
2
70
1.1
1
100QJ2-90/14-1.5
2
90
1.5
1
100QJ2-115/18-2.2
2
115
2.2
1
100QJ2-140/22-3
2
140
3
1
100QJ5-30/5-0.75
5
30
0.75
1.5
100QJ5-38/6-1.1
5
38
1.1
1.5
100QJ5-48/8-1.5
5
48
1.5
1.5
100QJ5-60/10-2.2
5
60
2.2
1.5
100QJ5-70/12-3
5
70
3
1.5
一、产品概述:
QJ、QJD型多级深井潜水电泵（以下简称电泵），由电动机和多级叶轮泵两部分组成，水泵由叶轮、导叶、泵体、进水节、出水节及泵轴和轴套、导轴承组成。电动机采用双端面机械密封，密封圈为“O”形橡胶作静密封.
二、产品用途：
该系列电泵为多级叶轮结构、扬程高，适用范围广，是农田排灌、园林喷灌、井下提水、水塔送水、城建、工矿企业用水等场合理想的送水工具。
三、产品参数：
| 产 品 型 号 | 额定流量 | 额定扬程 | 功率 | 电压 | 配管 | 毛重 | 包装尺寸 |
| （m3/h） | （m） | （kw） | （v） | (寸) | (kg) | (mm) | |
| QGD1.5-50-0.5 | 1.5 | 50 | 0.5 | 220 | 1 | 15 | 520X185X135 |
| QGD1.5-50-0.5不锈钢 | 1.5 | 50 | 0.5 | 220 | 1 | 15 | 520X185X135 |
| QGD1.5-100-0.75 | 1.5 | 100 | 0.75 | 220 | 1 | 25 | 560X205X135 |
| QJD3-55-0.55 | 3 | 55 | 0.55 | 220 | 1 | 15 | 140X200X650 |
| QJD3-65-0.75 | 3 | 65 | 0.75 | 220 | 1 | 16 | 140X200X680 |
| QJD3-80-1.1 | 3 | 80 | 1.1 | 220 | 1 | 17 | 140X200X740 |
| QJD3-100-1.5 | 3 | 100 | 1.5 | 220 | 1 | 19.5 | 150X200X960 |
| QJD3-120-2.2 | 3 | 120 | 2.2 | 220 | 1 | 26 | 150X200X1200 |
| QJ3-55-0.55 | 3 | 55 | 0.55 | 380 | 1 | 15 | 140X200X650 |
| QJ3-65-0.75 | 3 | 65 | 0.75 | 380 | 1 | 16 | 140X200X680 |
| QJ3-80-1.1 | 3 | 80 | 1.1 | 380 | 1 | 17 | 140X200X740 |
| QJ3-100-1.5 | 3 | 100 | 1.5 | 380 | 1 | 19.5 | 150X200X960 |
| QJ3-120-2.2 | 3 | 120 | 2.2 | 380 | 1 | 26 | 150X200X1200 |
