W型水力喷射器安装示意图
时间：2012-9-27 来源：浙江扬子江泵业有限公司
【W型水力喷射器】主要用途：
W型水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制粮、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。
【W型水力喷射器】结构说明：
W型水力喷射器由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成，喷咀用不锈钢制造，喷咀座板由优质钢加工，其余零件则系铸铁铸造。喷咀采用多喷咀的结构形式，以便得到较大的水---汽接触面积，有利于热交换的进行，获得较好的真空效果。喷咀座板加工精密，精度较高，以便喷射水流准确地聚集在同一的焦点。导向盘用于减慢蒸汽（或空气）的流速，使蒸气均匀地导入器室以免喷射水流偏斜，降低抽射效能。
【W型水力喷射器】结构图：
|
编号 |
名称 |
| ||||||
|
1 |
器盖 | |||||||
|
2 |
喷咀座板 | |||||||
|
3 |
喷 咀 | |||||||
|
4 |
器体 | |||||||
|
5 |
导向盖盘 | |||||||
|
6 |
扩散管 | |||||||
|
7 |
止逆阀阀体 | |||||||
|
8 |
阀板 |
【W型水力喷射器】性能参数：
|
型号规格 |
蒸发量 |
真空度 |
扬程 |
流量 |
配套多级水泵型号 |
|
L/H |
Mpa |
M |
m3/h | ||
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-200L |
200 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
50D8×6 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1200L |
1200 |
0.091(680-650) |
50 |
32 |
80D12×6 |
|
W-1500L |
1500 |
0.091(680-650) |
50 |
108 |
125D25×2(4BA12) |
|
W-1800L |
1800 |
0.091(680-650) |
50 |
108 |
125D25×2 |
|
W-2000L |
2000 |
0.091(680-650) |
50 |
108 |
125D25×3 |
|
W-3000L |
3000 |
0.091(680-650) |
50 |
108 |
125D25×4(150D30×2) |
|
备注：以上各种中型号,安装高度>4.5M,器体水压试验0.6MPa无泄漏。 | |||||

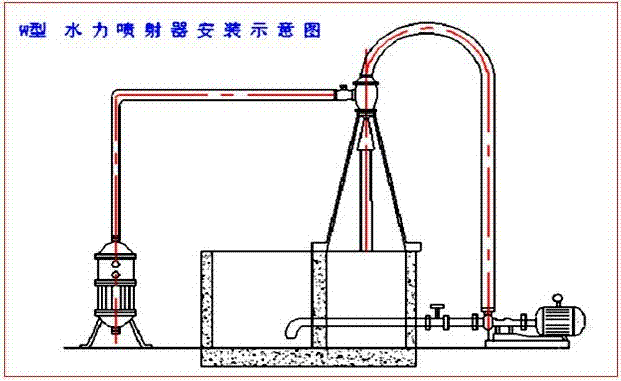

【W型水力喷射器】安装示意图：
