ISWB型卧式防爆离心泵结构说明

时间：2012-8-13 来源：浙江扬子江泵业有限公司

ISWB型卧式防爆离心泵是在ISW基础上派声生出适用油泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。ISWB型卧式防爆离心泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+105℃。

ISWB型卧式单级防爆离心泵工作条件
1、吸入压力≤1．6MPa，或泵系统高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

ISWB型卧式单级防爆离心泵产品特点
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

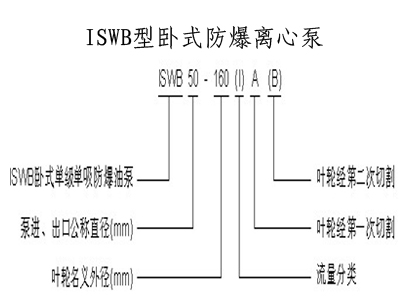

ISWB型卧式防爆离心泵型号意义:

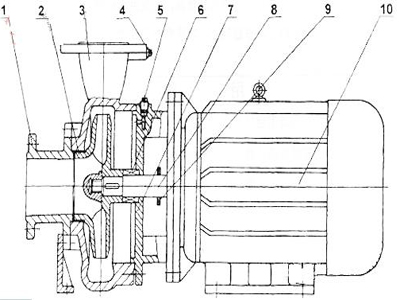

ISWB型卧式防爆离心泵结构说明

ISWB型卧式单级防爆离心泵配件说明

（1）吸入室：采用优秀水力模型设计而成。
（2）叶   轮：采用优秀水力模型设计而成，高效节能。
（3）泵   体：采用优秀水力模型设计而成。
（4）取压塞：安装压力表及真空表，以监控泵的正常高效运行。
（5）放气塞：确保泵的正常维护。
（6）机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。
（7）泵   盖：
（8）泵   轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。
（9）挡水圈：防止因密封漏水而使电机进水。
（10）Y系列电动机：直接与水泵联接传递动力，部分采用上海名牌电机。
